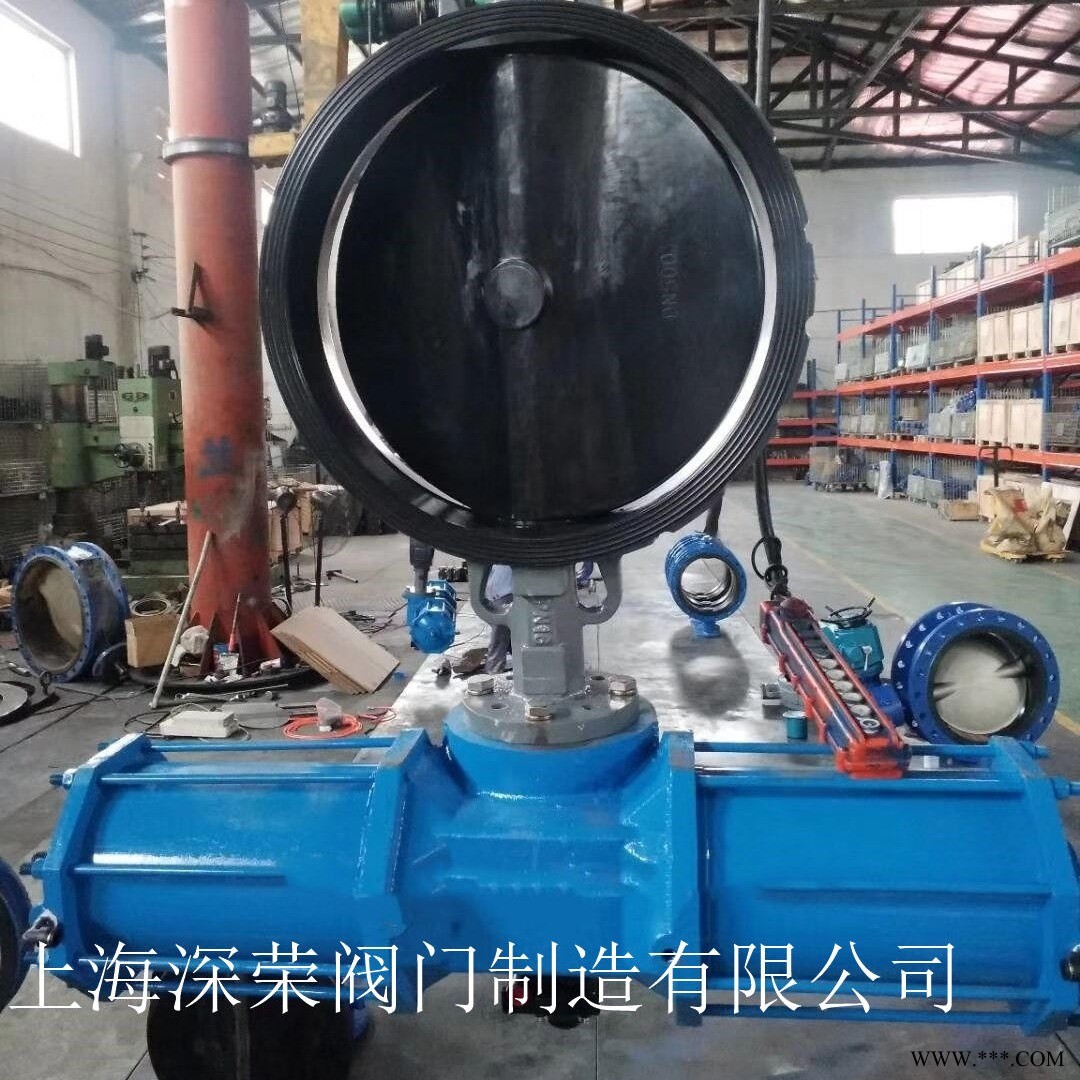

AW气动全衬胶蝶阀概述：
气动蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。主要由蝶阀和配套气动执行器（GT/AT/AW系列）组成，具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
AW气动单作用三偏心软（硬）密封对夹蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜 了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
AW气动全衬胶蝶阀产品特点：
1 、体积小、重量轻、具有优良的切断性能。
2 、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一个细长的楔形，并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起着密封的补偿作用。
3 、蝶板密封面在关闭状态下，受力均匀，承压能力高；蝶板在开启过程中，密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦，开启力矩极小。因此，成本低，密封性能好，寿命长。
4 、各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封（PTFE，C-TFE，G-TFE ）、硬化金属片式、整体式＋硬质合金，适用于各种工况。
5 、能实现双向密封功能，既可以调节，又具有切断功能。
6 、执行机构低摩擦力、工作效率高、推力大、安全性好。
7 、执行机构灵巧型、组合型（手动机构）的设计，可保证各方向的随意安装以及灵活控制。
8 、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。
9、多种执行机构形式供选择、满足不同用户要求。
10 、装配维修方便，具有优越的性能价格比。
技术参数：
公称通径 DN（mm） 50～2000 50～500
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
渗漏率 ＜0.1×DNmm3/s（符合GB/T13927-92标准）
适用温度 碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗杆蜗轮传动、气传动、电传动
执行器附件特点：
新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件选项：
回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)。
电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2。
三联件：可对气源稳压、过滤、气缸加润滑油 YT-200。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定-位D器：输入4～20mA信号，实现阀门调节功能。
| 主要技术参数公称通径DN（mm）50～200050～500公称压力PN（MPa）0.61.01.62.54.0试验压力强度试验0.91.52.43.756.0密封试验0.661.11.762.754.4气密封试验0.60.60.60.60.6渗漏率＜0.1×DNmm3/s（符合GB/T13927-92标准）适用温度碳钢:-29℃～425℃ 不锈钢-40℃～600℃适用介质空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等驱动形式蜗杆蜗轮传动、气传动、电传动 |
主要零件的材质零件名称材料阀体铸铁、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢、不锈钢、铬钼钢密封圈不锈钢与耐高温石棉板组合成多层次阀杆2Cr13、1Cr13不锈钢、铬钼钢轴承奥氏体不锈钢、304氮化填料柔性石墨 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号 AW气动全衬胶蝶阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可 AW气动全衬胶蝶阀法兰，伸缩节 AW气动全衬胶蝶阀连接螺栓，并根据用户需要提供
