| 品牌 : | 上海深荣 | 型号 : | 气动水泥粉体蝶阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

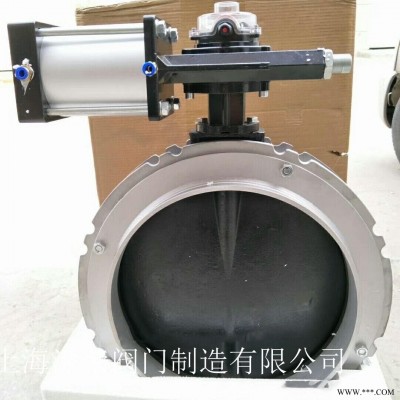

气动水泥粉体蝶阀概述：
专用粉体蝶阀是本公司开发的专门用于粉体，颗粒物料的工业产品。阀体采用轻巧的高压铸铝合金制成，蝶板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。
双法兰蝴蝶阀带有2个相同的法兰面；而单法兰蝴蝶阀下部配有一个伸出的连接环用以安装软套管。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。工业化的设计加上特殊复合材料的使用，使蝴蝶阀具有结构紧凑轻巧，悲苦板耐磨，密封寿命长，安装维护简便等特点，是一种成本-效益极高的粉体阀。
气动水泥粉体蝶阀产品特点：
单法兰阀门：带有顶部法兰及折边部件，适用于连接柔性套管。
双法兰阀门：顶部及底部为相同的法兰。
采用重力浇铸而成的阀体，比压铸的阀体强度更高
旋转阀板采用高分子材料，耐磨损，
组件少，轻质，便于搬运.
技术参数：
产品型号：DN150、DN200、DN250、DN300、DN350
适用范围：混凝土搅拌站及干性粉料
产品别名：蝴蝶阀
连接形式：法兰
材 质：铸铝合金
公称通径：100-300（mm）
适用介质：空气
压力范围：0.2Mpa
适用温度：高80℃
主体材料：半阀体为铝合金材料，旋转阀体采用高分子材料制作
结构形式：垂直板式 传动形式：气动
密封形式：软密封型 气动执行器配置：CP101,CP126
执行器简介：
百滤斯特气动执行器设计紧凑、寿命长、质量高、涡轮蜗杆式的气动执行器。该产品用于90°旋转的阀门中，例如蝶阀、球阀、风门阀等。采用德国先进的生产工艺和工艺技术在产品质量和性能上做出了VATTEN独特，鲜明的可观价值。
指示器
每一个标准产品上都装有一个蝶式开关指示器
输出轴
镀镍合金钢、高精密一体式
输出轴同时符合NAMUR、ISO5211、DIN3337标准。
缸体
缸体材质为铝合金，内外表面经过阳极氧化及抛光处理到45-50u。同时外部经过镀镍处理，使气动执行器的防腐性能大大提高。内径缸体经过抗磨处理保证了活塞摩擦力小值。
端盖
铝制压铸，环氧树脂高温处理，防腐性能极好！
活塞
铝合金重型压铸而成，带有优质密封件，使执行器在一定输入压力下输出大的扭矩。安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞就可以改变旋转方向。
行程微调
通过两个螺栓进行+ -5°微调并在0°和90°两个位置进行微调，称为双保险微调。
重型负载弹簧
德国进口弹簧VATTEN工艺 复合高强度弹簧高强度合金钢制作保证了性能稳定、寿命长。
密封
采用NBR-70橡胶密封圈，确保执行器在正常温度下运行可靠。如果特殊环境需要低温和高温可选用氟橡胶的特质密封圈（采用时备注详细）。
安装操作简单等特点，因此可适用于多种粉体/颗粒物料的应用场合。
1、执行机构执行机构选用VATTEN公司的齿轮齿条式结构，外表美观，输出力矩大，正常使用寿命百万次，免维护。
2、阀体采用轻巧的高压铸铝合金制成，重量轻便
3、阀板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成高耐磨性软密封，磨损性再强也可应用
4、可安装在料斗，筒仓，螺旋输送机出口以及气力输送管路上
5、法兰面可根据需要选择单法兰面（D）或者双法兰面（S）
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号气动水泥粉体蝶阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可气动水泥粉体蝶阀法兰，伸缩节气动水泥粉体蝶阀连接螺栓，并根据用户需要提供
