| 品牌 : | 上海深荣 | 型号 : | 金属硬密封蝶阀 |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 口径 : | DN200 |
| 公称通径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

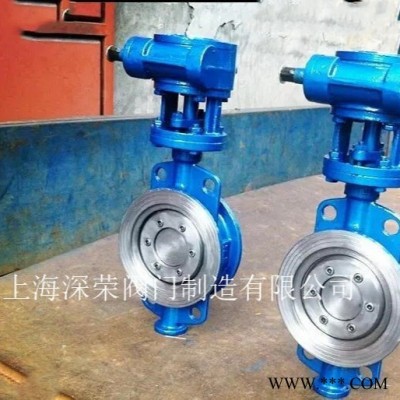

金属硬密封蝶阀用途及特点：
采用的是偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、操作力矩小，操作方便，省力灵巧；
2、偏心结构，使蝶板越关越紧，其密封性能可靠，达到零泄漏；
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
金属硬密封蝶阀：
标准与规范
设计与制造 结构长度 压力-温度等级 配管法兰 试验与检验
JB/T8527
GBl2238 GB12221 JB/T74、GB9131 JB/T74-90 GB9112-9131 HG20592-20596 GB/Tl39
型号、材料及主要参数:
配管法兰 公称压力PN、MPa 法兰密封面 产品型号
JB、T74-90
HG20592
-20596
GB9112-9131 0.25 凸光滑面
CONVEX
slip surface D43H-2.5C D43W-2.5P D43W-2.5P8 D43W-2.5P3 D43W-2.5R D43W-2.5R8 D43W-2.5R3
0.6 D43H-6C D43W-6P D43W-6P8 D43W-6P3 D43W-6R D43W-6R8 D43W-6R3
1.0 D43H-210C D43W-10P D43W-10P8 D43W-10P3 D43W-10R D43W-10R8 D43W-10R3
1.6 D43H-16C D43W-16P D43W-16P8 D43W-16P3 D43W-16R D43W-16R8 D43W-16R3
2.5 D43H-25 D43W-25P D43W-25P8 D43W-25P3 D43W-25R D43W-25R8 D43W-25R3
4.0 D43H-40 D43W-40P D43W-40P8 D43W-40P3 D43W-40R D43W-40R8 D43W-40R3
主要零件材料
阀体 WCB ZG1Cr18Ni9Ti CF8 CF3
ZG1Cr18Ni
12Mo2Ti
CF8M CF3M
压圈 WCB ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni
12Mo2Ti CF8(316) CF3M(316L)
蝶板 碳钢面堆焊Cr13 ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni
12Mo2Ti CF8(316) CF3M(316L)
阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 00Cr19Ni11 1Cr18Ni
12Mo2Ti 0Cr17Ni2Mo2 00Cr17
Ni14Mo2
阀座 1Cr18Ni9Ti 0Cr19Ni9 00Cr19Ni11 00Cr19Ni11 0Cr17
Ni2Mo2 00Cr17
Ni14Mo2 00Cr17
Ni14Mo2
适用工况
适用介质
水、蒸汽、油品等
等腐蚀性介质 强氧化性介质等腐蚀性介质 尿素等腐蚀性介质
蜗轮传动蝶阀 在阀门类型代号D后加入“3”表示，示例：D343H-16C
气动蝶阀 在阀门类型代号D后加入“6”，示例：D643H一25气压0.4～0.6MPa
电动蝶阀 在阀门类型代号D后加“9”表示，示例：D943H-16C
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径金属硬密封蝶阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供金属硬密封蝶阀 法兰，伸缩节金属硬密封蝶阀连接螺栓，并根据用户需要提供金属硬密封蝶阀 阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
