| 品牌 : | 中特 | 型号 : | D941W |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 空气 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 用途 : | 排气 |
| 类型(通道位置) : | 直通式 | 口径 : | 100-3000 |
| 公称通径 : | 800 | 安装尺寸 : | 800 |
| 3C阀门类别 : | 工业 |
D941W 电动通风蝶阀的详细资料：

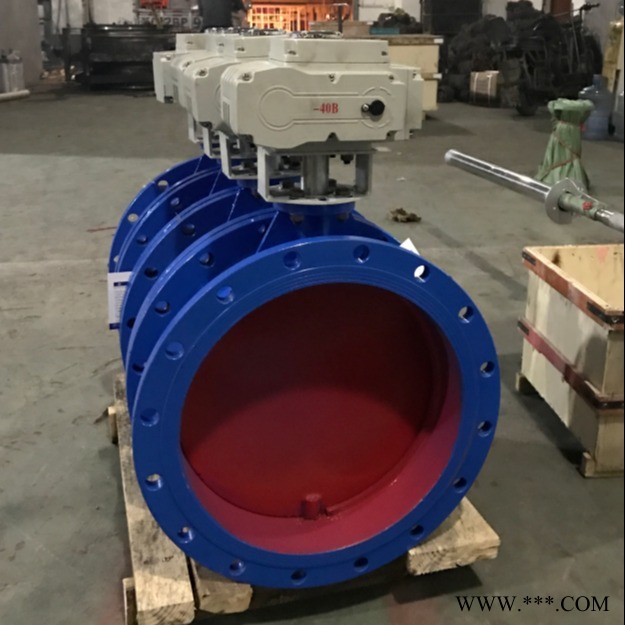

实物图片：
D941W 电动通风蝶阀产品介绍：
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
D941W 电动通风蝶阀应用范围：
通风蝶阀适用温度随阀体选材而定，公称压力1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
D941W 电动通风蝶阀结构特点：
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
D941W 电动通风蝶阀标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要技术参数
| 公称通径 | DN(mm) | 502000 | ||
| 公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
| 试验压力 Ps(MPa) | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | 1.5％泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
通风蝶阀零件材料与工况：
| 零件名称 | 材料 |
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、 2Crl3、不锈钢、铬镍钼钛钢 |
| 填料 | 柔性石墨 |
蝶阀密封材料选用和适用温度
| 材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 | |||||||||||||||||||
| 代号 | WCB | LCB | WC6或WC9 | C5或C12 | 铬 Cr-18型、304、31 6 | 12CrMoV | ||||||||||||||||||
| 耐 高温度 | 425 | 345 | 595 | 650 | 600 | 560 | ||||||||||||||||||
| 耐 低温度 | -29 | -46 | -29 | -29 | -196 | -40 | ||||||||||||||||||
| 适用工作温度 | 25 | 345 | 595 | 650 | 600 | 560 | ||||||||||||||||||
![]()
D41/341/641/941W-0.5/2.5/6 C．P．R．V系列连接尺寸
| 公称通径 | 结构长度 (标准值) | 外形尺寸 (参考值) | 连接尺寸 (标准值) | 参考重量 (kg) | |||||||||
| 0.05MPa、0.25MPa | O．6MPa | ||||||||||||
| mm | inch | L | H | H1 | D | D1 | D2 | Z-d | D | D1 | D2 | Z-d | |
| 100 | 4 | 120 | 105 | 219 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 20 |
| 125 | 5 | 120 | 120 | 234 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 25 |
| 150 | 6 | 120 | 132 | 247 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 29 |
| 200 | 8 | 140 | 160 | 403 | 320 | 280 | 254 | 8-18 | 320 | 280 | 254 | 8-18 | 47 |
| 250 | 10 | 140 | 187 | 433 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 | 67 |
| 300 | 12 | 170 | 220 | 465 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 | 78 |
| 350 | 14 | 170 | 245 | 539 | 490 | 445 | 413 | 12-22 | 490 | 445 | 413 | 12-22 | 96 |
| 400 | 16 | 190 | 270 | 543 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 | 130 |
| 450 | 18 | 190 | 297 | 571 | 595 | 550 | 518 | 16-22 | 595 | 550 | 518 | 16-22 | 142 |
| 500 | 20 | 190 | 322 | 644 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 | 191 |
| 600 | 24 | 210 | 377 | 701 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 | 230 |
| 700 | 28 | 210 | 430 | 753 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 | 250 |
| 800 | 32 | 210 | 487 | 807 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 | 320 |
| 900 | 36 | 250 | 537 | 973 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 | 410 |
| 1000 | 40 | 250 | 587 | 1023 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 | 510 |
| 1200 | 48 | 250 | 687 | 1153 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 | 720 |
| 1400 | 56 | 300 | 760 | 1810 | 1575 | 1520 | 1480 | 36-30 | 1630 | 1560 | 1510 | 36-36 | 1270 |
| 1600 | 64 | 300 | 895 | 1815 | 1790 | 1730 | 1690 | 40-30 | 1830 | 1760 | 1710 | 40-36 | 1730 |
| 1800 | 72 | 300 | 995 | 1920 | 1990 | 1930 | 1890 | 44-30 | 2045 | 1970 | 1918 | 44-39 | 2750 |
| 2000 | 80 | 300 | 1095 | 2025 | 2190 | 2130 | 2090 | 48-30 | 2265 | 2180 | 2125 | 48-42 | 3050 |
