| 品牌 : | 弗尼 | 型号 : | D341F46-16C |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 铸钢/碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 口径 : | DN200 |
| 公称通径 : | 200 |
一、产品概述：

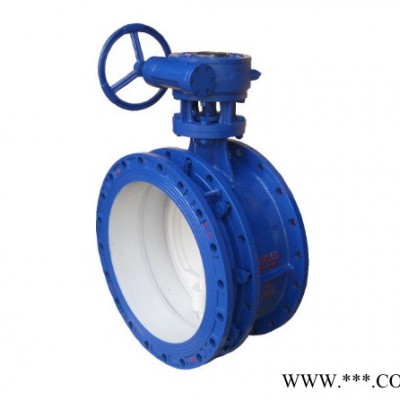

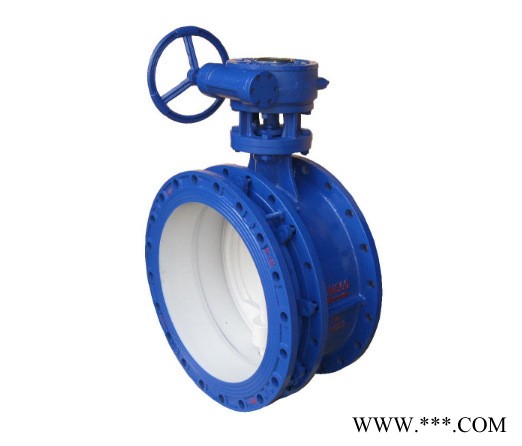

D341F46法兰式衬氟蝶阀阀体、阀座与阀板内衬聚四氟乙烯一体化，阀门工作时，阀体内衬与蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用密封结构并在密封面处配以耐温抗老化的的弹性四氟衬垫，完全达到介质的零泄漏。
D341F46法兰式衬氟蝶阀适用在0℃～120℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂， FEP法兰衬氟蝶阀适用于各种浓度的强碱溶剂以及其它腐蚀性气体、液体介质的管路上使用。
公司推出的氟塑料衬里蝶阀系列：
1.其基本类型有两种,即D71F4和D71F46(中线)以及D71F4和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D343F型法兰连接双偏心全衬里蝶阀.
二、法兰式衬氟蝶阀结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
(*采用O型圈是为了意外泄漏时的安全措施)
5.法兰连接双偏心蝶阀试用于压力较高场合.
