上海深荣 D341F46蜗轮衬氟法兰蝶阀 气动衬氟法兰蝶阀 可定制各种材质

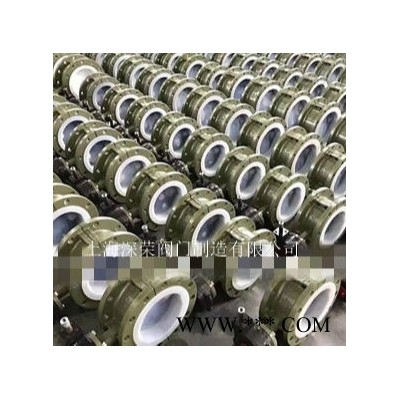

D341F46蜗轮衬氟法兰式蝶阀

产品简介：

 蜗轮衬氟法兰蝶阀D341F46蜗轮衬氟蝶阀/蜗轮衬氟法兰式蝶阀/手动衬氟蝶阀/衬氟F46蝶阀/耐酸碱蝶阀/耐腐蚀蝶阀/衬塑蝶阀/ 衬F4蝶阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯采用模压方法置于钢质或铁质的阀门承压件的内壁或阀门内件的外表面，利 用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。主要用于-50℃～150℃的各种浓度的王水、qing 氟酸和各种有机酸、强酸、强氧化剂，常见的衬氟材料有 FEP（F46）、PCTFE（F3），FEP还适用于各种浓度的强碱有机溶剂以 及其它腐蚀性气体、液体介质的管路上使用。 衬氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里 材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。广泛适用 于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如qing氟酸、磷、 酸、Cl2、强碱，王水等具有强腐蚀的介质。

特点： 衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密 的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式， 阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证 阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。 主要零件材料： 型号 阀体 蝶板、阀杆 密封挡圈 填料 D341F46-10/16 WCB衬F4 WCB衬F4 聚四氟乙烯F4 PTFE 硅橡胶 D341F46-10/16 WCB衬F46 WCB衬F46 主要性能参数： 型号 公称压力 PN（MPa） 壳体试验压力 （MPa） 密封试验压力 （MPa） 工作温度 （℃） 适用介质 D341F4-10 1.0 1.5 1.1 -20 ~180 、qing氟酸、各 种有机酸、有机溶 剂、强氧化剂以及其 它各种强腐蚀介质 D341F4-16 1.6 2.4 1.76 -20 ~180 D341F46-10 1.0 1.5 1.1 -20 ~150 D341F46-16 1.6 2.4 1.76 -20 ~150 主要外形尺寸： 公称通径 DN（mm） 尺寸（mm） L H D0 50 108 145 140 65 112 150 140 80 114 160 160 100 127 175 160 125 140 185 240 150 140 220 240 200 152 260 280 250 165 300 280 300 178 335 320 350 190 400 320 400 216 510 320 450 222 595 320 500 229 710 320 600 267 740 400 700 292 835 400 800 318 930 400 上海深荣阀门主要生产销售【蜗轮衬氟法兰蝶阀D341F46蜗轮衬氟蝶阀/蜗轮衬氟法兰式蝶阀/手动衬氟蝶阀/衬氟F46蝶阀/耐酸 碱蝶阀/耐腐蚀蝶阀/衬塑蝶阀/衬F4蝶阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的 理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径D341F46蜗轮衬氟法兰蝶阀   是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 D341F46蜗轮衬氟法兰蝶阀法兰，伸缩节及D341F46蜗轮衬氟法兰蝶阀连接螺栓，并根据用户需要提供D341F46蜗轮衬氟法兰蝶阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
