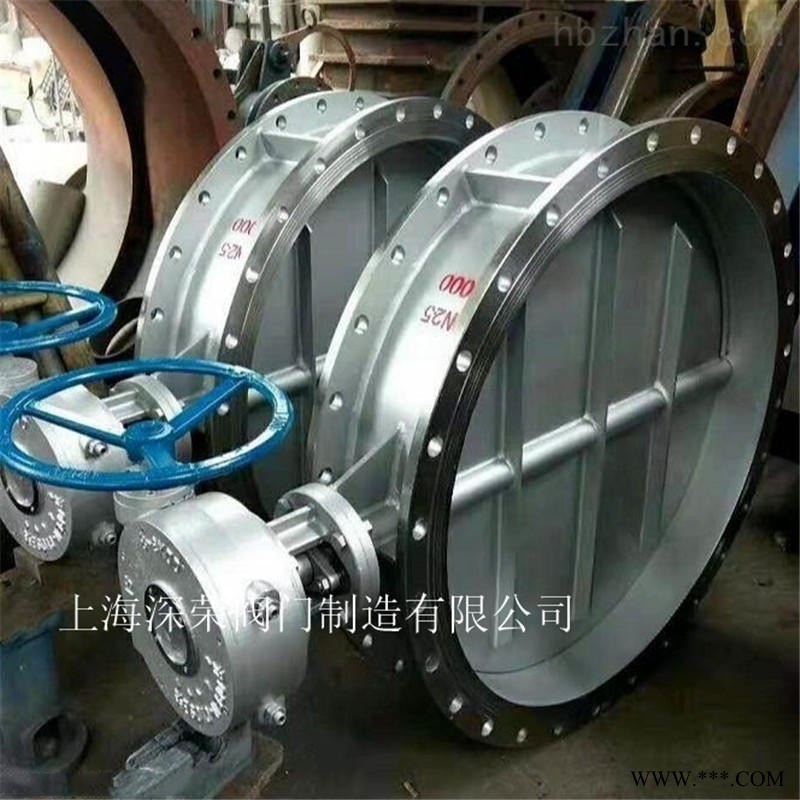

产品名称 | D41W手动通风蝶阀 |
产品型号 | D41W |
公称通径 | DN50-150 |
压力范围 | 1.0MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
D41W手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金等管道作通风调节介质流量之用。
主要特点：
1.设计合理、结构，重量轻，启闭快。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以符合低、中、高不同介质温度其及腐蚀性介质等。
制造标准：
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
主要技术参数：
公称通径 | DN | 50～2000 | ||
公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
主要零件的材质：
零件名称 | 材料 |
阀体 | 铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等材料 |
蝶板 | 铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等材料 |
阀座密封圈 | 与阀体相同 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 | 氟塑料、柔性石墨 |
连接尺寸：
公称通径DN | 结构长度 | 外型尺寸(参考值) | 连接尺寸(标准值) | 参考 | |||||||||||
0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
50 | 2 | 108 | 80 | 270 | 260 | 110 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 9 |
65 | 21/2 | 112 | 89 | 295 | 260 | 110 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 12 |
80 | 3 | 114 | 95 | 306 | 260 | 110 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 15 |
100 | 4 | 127 | 115 | 350 | 260 | 110 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 17 |
125 | 5 | 140 | 127 | 370 | 320 | 110 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 23 |
150 | 6 | 140 | 139 | 400 | 320 | 110 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 25 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 D41W手动通风蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供D41W手动通风蝶阀 法兰，伸缩节及 D41W手动通风蝶阀连接螺栓，并根据用户需要提供D41W手动通风蝶阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
