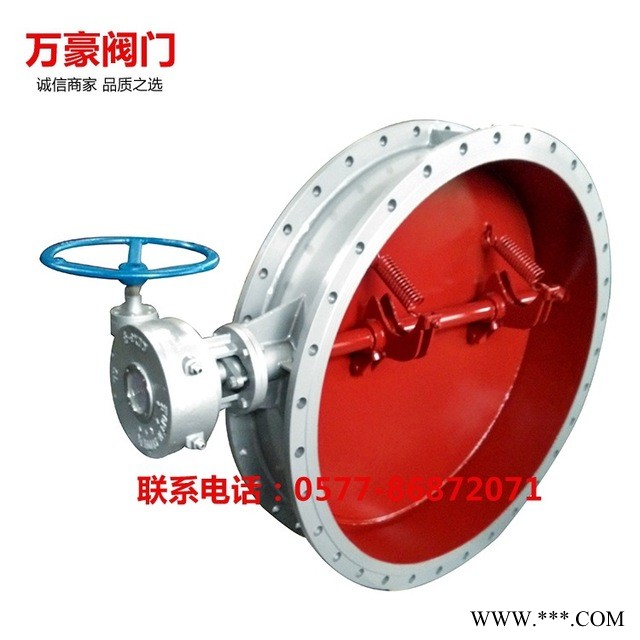

厂家直销 煤气专用国标蝶阀 电动法兰标准阀门 安全耐用碳钢蝶阀D943H-6 温州万豪专业加工生产 大量现货

本产品报价为参考价格，仅作支持网上交易用途。
产品具体规格、价格详谈！未经联系直接拍下不支持发货！

概述

   硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。本类阀门在管道中一般应当水平安装。

  硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

硬密封蝶阀分类

1.按结构形式分类

  (1)中线型密封蝶阀   (2)单偏心密封蝶阀   (3)双偏心密封蝶阀   (4)三偏心密封蝶阀

2.按密封面材质分类

  (1)软密封蝶阀。   a.密封副由非金属软质材料对非金属软质材料构成。   b.密封副由金属硬质材料对非金属软质材料构成。   (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

3.按密封形式分类

  (1)强制密封蝶阀   a.弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生   b.外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生   (2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生   (3)自动密封蝶阀。密封比压由介质压力自动产生。

4.按工作压力分类

  (1)真空蝶阀。工作压力低于标堆大气历的蝶阀。   (2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。   (3)中压蝶阀。公称压力PN为2．5--6.4MPa的蝶阀。   (4)高压碟阀。公称压力PN为10.0--80.0MPa的蝶阀。   (5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。

5.按工作温度分类

  (1)高温蝶阀：t＞450 °C的蝶阀   (2)中温碟阀：120 ° C＜t＜450 °C的蝶阀   (3)常温蝶阀：一40 °C＜t<120 ° C的蝶阀   (4)低温蝶阀：一100 °C＜t＜一40 ° C的蝶阀   (5)超低温蝶阀：t＜一100 °C的蝶阀

6.按连接方式分类

  (1)对夹式蝶阀   (2)法兰式蝶阀     (3)支耳式蝶阀   (4)焊接式蝶阀

使用存在问题  一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。   二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。   三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。   高性能三偏心硬密封蝶阀，   其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。   阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。   采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。   当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。   因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀

结构特点

  三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。   由扭矩产生弹性密封。   巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。   体积小、重量轻、操作轻巧、便于安装。   可根据用户要求配置气动、电动装置，满足遥控和程控的需要。   更换零件材质可适用于各种介质，并可进行衬里防腐。   连续结构多样化：对夹、法兰、对焊。

硬密封蝶阀与软密封蝶阀的区别

  硬密封蝶阀：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).   软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵.   软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。   硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

硬密封蝶阀分类

1.按结构形式分类

  (1)中线型密封蝶阀

  (2)单偏心密封蝶阀

  (3)双偏心密封蝶阀

  (4)三偏心密封蝶阀

2.按密封面材质分类

  (1)软密封蝶阀。

a.密封副由非金属软质材料对非金属软质材料构成。

b.密封副由金属硬质材料对非金属软质材料构成。

  (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

3.按密封形式分类

  (1)强制密封蝶阀

a.弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生

b.外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生

  (2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

  (3)自动密封蝶阀。密封比压由介质压力自动产生。

4.按工作压力分类

  (1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

  (2)低压蝶阀。公称压力PN＜1．6MPa的蝶阀。

  (3)中压蝶阀。公称压力PN为2．5--6.4MPa的蝶阀。

  (4)高压碟阀。公称压力PN为10.0--80.0MPa的蝶阀。

  (5)超高压蝶阀。公称压力PN＞100MPa的蝶阀。

5.按工作温度分类

  (1)高温蝶阀：t＞450 °C的蝶阀

  (2)中温碟阀：120 ° C＜t＜450 °C的蝶阀

  (3)常温蝶阀：一40 °C＜t<120 ° C的蝶阀

  (4)低温蝶阀：一100 °C＜t＜一40 ° C的蝶阀

  (5)超低温蝶阀：t＜一100 °C的蝶阀

6.按连接方式分类

  (1)对夹式蝶阀

  (2)法兰式蝶阀

  (3)支耳式蝶阀

  (4)焊接式蝶阀

使用存在问题

一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

  二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

  三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

  高性能三偏心硬密封蝶阀，

  其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

  阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。

  采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。

  当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。

  因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀

结构特点

  三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

  由扭矩产生弹性密封。

  巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

  体积小、重量轻、操作轻巧、便于安装。

  可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

  更换零件材质可适用于各种介质，并可进行衬里防腐。

  连续结构多样化：对夹、法兰、对焊。

硬密封蝶阀与软密封蝶阀的区别

  硬密封蝶阀：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).

  软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵.

  软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。

  硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

      温州市万豪阀门厂（原：永中阀门厂）是一家集开发、生产、销售于一体的厂家。生产各种闸阀、煤气阀、水封阀、止回阀、排泥阀、眼镜阀、盲板阀、蝶阀、钢制闸、信号闸阀、煤气快速启闭闸阀、电动手动气动液动大口径钢制阀门等。

  本厂创建于1980年，现拥有职工100余人，其中专业技术人员6名，公司设备精良，工艺先进，现有计算机辅助设计和管理，产品采用专业机械设备加工，从而保证阀门的精度及统配互换性。我公司产品被广泛应用于石油、化工、水力发电厂、油汽田及城市市政工程。产品畅销国内外市场，深受用户信赖。

  在当前激烈的市场竞争中，我们始终坚持以科技进步为动力，不断开发新产品，坚持以市场为导向，满足不同用户需求，是我们永恒的主题与方针，热忱欢迎广大新老客户光临选购我公司产品，我们将为您提供优质的产品及完善的售后服务！

  本公司宗旨：诚心达到客户的满意实行平等互利
