| 品牌 : | 上海弗尼 | 型号 : | DS343H |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 流量控制 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50-400 |
| 公称通径 : | DN50-400 | 安装尺寸 : | DN50-400 |
| 订货号 : | DN50-400 | 货号 : | DN50-400 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |

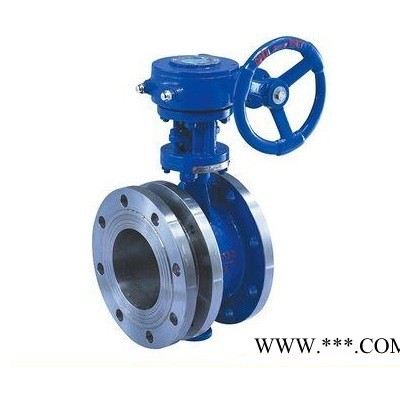

硬密封伸缩蝶阀产品介绍：台光硬密封伸缩蝶阀 上海硬密封伸缩蝶阀
硬密封伸缩蝶阀型号SD343H
硬密封伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
硬密封伸缩蝶阀应用范围：
伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点，适用于耐高温、高压及耐腐蚀、抗磨损等行业。
硬密封伸缩蝶阀结构特点：
1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2、硬密封伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠.
伸缩蝶阀标准规范：
设计制造标准：GB/T 12238-2008、JB/T 8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
伸缩蝶阀零件材料与工况：
| 零件名称 | 材料 |
| 阀体 | WCB、QT450-10、不锈钢 |
| 蝶板 | WCB、QT450-10、不锈钢 |
| 阀轴 | 2Cr13不锈钢 |
| 密封圈 | 橡胶 |
| 填料 | 柔性石墨 |
![]()
DS342H/Y-6/10/16C伸缩蝶阀主要连接尺寸：
