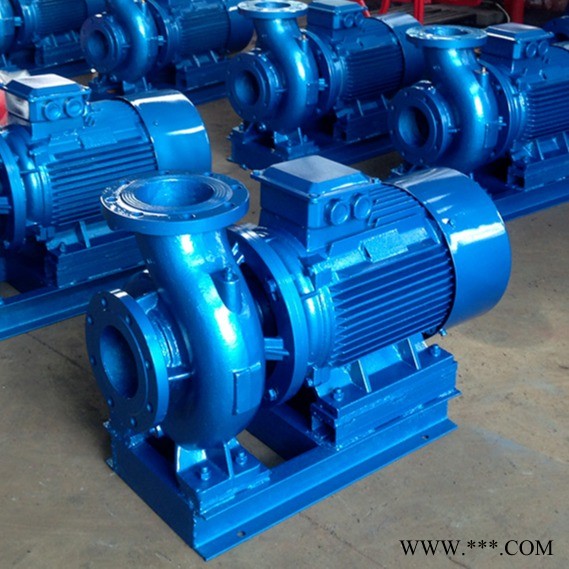

卧式管道离心泵,ISW卧式离心泵,单级单吸离心泵

卧式管道离心泵产品结构图：

1.电动机：直接与水泵联接传送动力，采用 电机。
2.泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3.挡水圈：防止因密封漏水而使电机进水。
4.机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5.取压塞：可安装压力表直观监控泵的正常 运行。
6.泵体：压出塞和吸入室采用 水力模型设计而成，既美观又 ，设有安装底脚，便于安装和运行稳固。
7.放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8.叶轮：采用先进的水力模型设计而成，具有 率，可靠性好等特点。

ISW卧式离心泵产品特点：
运行平稳：泵轴的 同心度及叶轮优异的动静平衡，保证平稳运行， 无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构筋单合理，关键部分采用 配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

ISW卧式清水离心泵主要用途：

1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵，广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性。粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWY卧式管道油泵，供输送汽油、 、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20℃～120℃。
5、ISWHB型卧式不锈钢防爆化工离心泵，适用于输送易燃性化工液体。
6、ISWD卧式低转速泵，适应要求环境噪声很低的场合，使用温度T≤120℃。

ISW卧式清水离心泵工作条件：
1.吸入压力≤1.0MPa，或泵系统zui高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度＜40℃，相对湿度＜40%。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。

注：如果用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

ISW卧式清水离心泵型号说明：
例如：ISW100-160(I)AB
ISW-卧式离心泵
100-泵进、出口直径(mm)
160-叶轮名义直径(mm)
I-流量分类
AB-叶轮经*、二次切割

ISW卧式离心泵性能参数表：

ISW单级单吸离心泵使用注意事项：
1：订货时请注明具体技术参数、使用工, 况以及使用介质特性，以便能为您选择zui合适的产品。
2：泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易
损件（机械密封与电机轴承），机组大修期一般为5000-8000小时。
3：长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命。
4：油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明。
5：此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。
