| 品牌 : | 中特 | 型号 : | QD41W |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 用途 : | 排气 |
| 类型(通道位置) : | 直通式 | 口径 : | 100*100-3000*3000 |
| 公称通径 : | 800 | 安装尺寸 : | 800 |
| 3C阀门类别 : | 工业 |

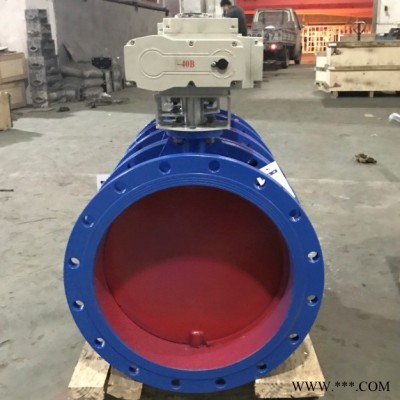

轻型通风蝶阀详解介绍：
结构特点
1、轻型通风蝶阀采用钢板(不锈钢板)焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装 置。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
用途：
本蝶阀广泛适用于建材、冶金、矿山、电力等生产过程中公称压力为0.25Mpa以内的管道上，用以连通、启闭或调节介质量。
主要性能：
公称压力：0.05~0.25Mpa
适用温度：-10~300℃、-30~500℃、
驱动方式：手动、电动、气动、液动、电液动
适用介质：含尘烟气、空气、煤气及含尘气体
泄漏率：<1%
主要零件的材质
零件名称材料
阀体碳钢、合金钢、不锈钢
蝶板碳钢、合金钢、不锈钢
阀杆碳钢、合金钢、不锈钢
填料柔性石墨
采用标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要连接尺寸：
| 公称通径DN（mm） | 尺寸（mm） | ||||||
| D | D1 | L | b | Z-￠d | H1 | H | |
| 80 | 140 | 110 | 80 | 4 | 6-￠10 | 176 | 254 |
| 100 | 176 | 138 | 98 | 4 | 8-￠10 | 196 | 284 |
| 125 | 201 | 163 | 98 | 4 | 8-￠10 | 206 | 309 |
| 150 | 226 | 188 | 98 | 4 | 8-￠3.5 | 221 | 334 |
| 200 | 276 | 238 | 98 | 4 | 8-￠13.5 | 246 | 384 |
| 250 | 326 | 288 | 98 | 4 | 12-￠13.5 | 271 | 434 |
| 300 | 376 | 388 | 98 | 5 | 12-￠13.5 | 296 | 484 |
| 350 | 426 | 388 | 98 | 5 | 12-￠13.5 | 321 | 534 |
| 400 | 476 | 438 | 120 | 5 | 16-￠13.5 | 373 | 616 |
| 500 | 576 | 538 | 120 | 6 | 16-￠13.5 | 423 | 716 |
| 550 | 626 | 588 | 120 | 6 | 16-￠13.5 | 448 | 766 |
| 600 | 676 | 638 | 120 | 8 | 20-￠13.5 | 473 | 816 |
| 700 | 776 | 738 | 120 | 8 | 24-￠13.5 | 523 | 916 |
| 800 | 890 | 850 | 155 | 10 | 24-￠13.5 | 590 | 1050 |
| 900 | 990 | 950 | 155 | 10 | 24-￠13.5 | 640 | 1150 |
| 1000 | 1090 | 1050 | 155 | 10 | 28-￠13.5 | 690 | 1250 |
| 1100 | 1190 | 1150 | 175 | 12 | 32-￠13.5 | 740 | 1350 |
| 1200 | 1290 | 1250 | 175 | 12 | 32-￠13.5 | 790 | 1450 |
| 1400 | 1490 | 1450 | 175 | 12 | 36-￠13.5 | 890 | 1650 |
