| 品牌 : | LOCKE/洛克 | 型号 : | LOCKE |
| 结构形式 : | 偏置板式 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 美标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 口径 : | DN100～2000 |
| 公称通径 : | DN100～2000 |

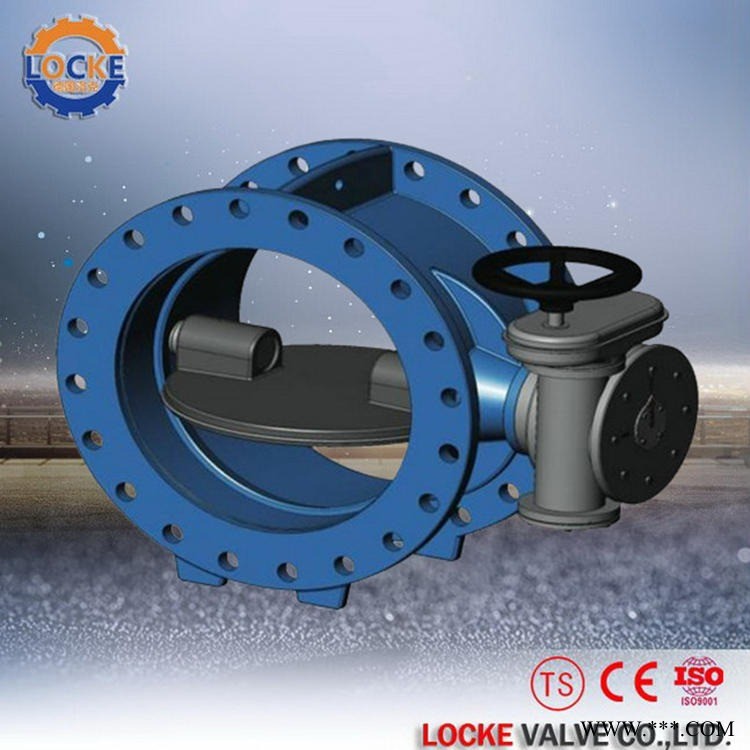

进口偏心蝶阀产品概述：
德国《LOCKE》洛克--进口偏心蝶阀（Eccentric butterfly valve）是为了解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。但由于单偏心构造在阀门的整个 开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。
进口偏心蝶阀性能范围：
公称通径 DN100-2000mm
公称压力 PN1.0-10.0Mpa
结构形式 三偏心
设计依据 GB
驱动方式 手动，蜗轮传动，电动等
设计标准 GB/12238、API609、MSS.SP-68
结构长度 GB/T12221 ASMEB16.10、API609、MSS.SP-6
连接法兰 JB/T79 JB/T82、GN/T9115 ASME B16.5、ASME B16.47
试验检验 JB/T 9092 API 1598
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
进口偏心蝶阀零件材料：
阀 体 WCB、CF8、CF8M、CF8C、CF3、CF3M
阀 杆 1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
蝶板组合件 WC+f4、WCB+不锈钢复合件，WCB+F6、CF8、CF8M
轴 套 Cu、PTFE+不锈钢
填 料 垫 2Cr13
填 料 柔性石墨
填料压盖 WCB、CF8、CF8M
支 架 WCB、CF8、CF8M、3、CF3M
进口偏心蝶阀产品特点：
1、蝶板密封圈为软硬层叠式金属片,具有金属密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封性能。
2、采用偏心结构,阀座与蝶板无乎无磨擦,具有越关越紧的密封功能。
3、阀体密封面,采用堆焊钴基硬质合金,密封面耐磨损,使用帮命长。
4、结构独特,操作灵活、省力、方便,不受力介质压力的高、底影响,密封性能可靠,使用寿命长. 多功能性 耐高温,耐腐蚀,广泛用于石油化工,食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上,适用于多种腐蚀性的气体,液体,半液体以及固体粉末介质。
