| 品牌 : | 中赫 | 型号 : | D373W-10P |
| 结构形式 : | 三偏心多层次硬密封 | 加工定制 : | 否 |
| 材质 : | WCB 304 316 | 连接形式 : | 对夹 |
| 适用介质 : | 水 | 压力环境 : | 0.25-4.0 |
| 工作温度 : | -20-425度 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 配件 | 用途 : | 水 |
| 类型(通道位置) : | 二通式 | 口径 : | DN40-2000 |
| 公称通径 : | DN500 | 安装尺寸 : | 600 |
| 订货号 : | 500099656 | 货号 : | 10990 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |

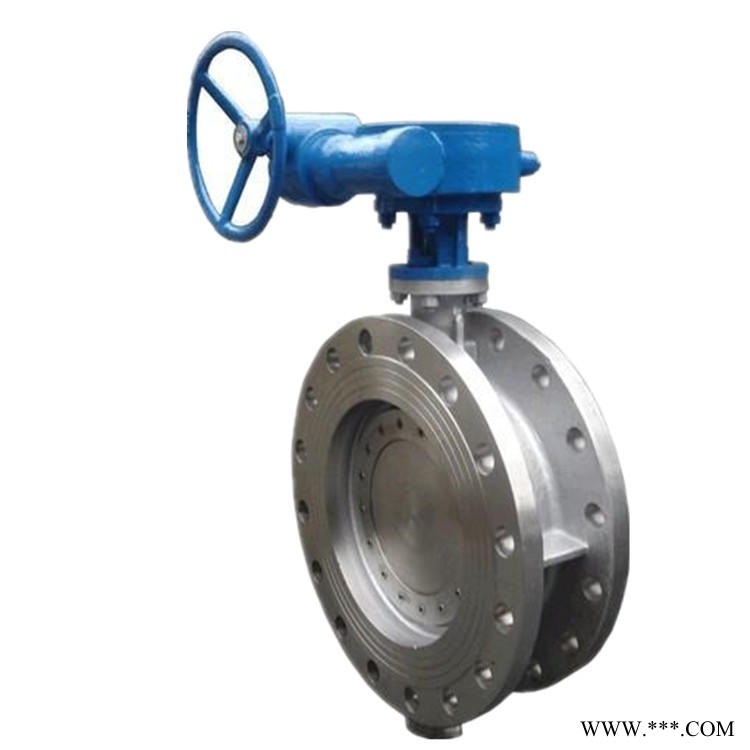

手动硬密封蝶阀简介：
手动硬密封蝶阀广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
手动硬密封蝶阀主要技术参数：
公称通经DN（mm) | DN（100～5500）mm、in4～48 |
公称压力PN（MPa) | 强度试验(1.5×PN)密封试验(1.1×PN) |
适用温度 | 碳钢：-29～425不锈钢：-40～650 |
适用介质 | 水、蒸汽、热水、油品 |
驱动方式 | 蜗轮传动、电动、气动、液动 |
压力等级 | ANSI150Lb磅级/PN25 |
焊接标准 | GB12224、ANSIB16、25、DIN2559 |
手动硬密封蝶阀主要零部件材料：
零件名称 | 材料 |
阀体 | 碳钢、不锈钢、铬铝钢 |
蝶板 | 碳钢、合金钢、不锈钢 |
阀座 | 3不锈钢、钴基硬质合金 |
轴套 | 不锈钢 |
阀杆 | 不锈钢、特殊材料 |
填料 | 柔性石墨 |
手动蝶阀的安装与维护应注意以下事项：
1. 在安装时，阀瓣要停在关闭的位置上。
2. 开启位置应按蝶板的旋转角度来确定。
3. 带有旁通阀的蝶阀，开启前应先打开旁通阀。
4. 应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
一、偏心蝶阀该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。
二、单偏心蝶阀为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
三、双偏心蝶阀在单偏心蝶阀的基础上进一步改良成型的就是目前应用 广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
四、三偏心蝶阀要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。手动硬密封蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
手动硬密封蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具。有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。结构特点：蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封 性能。 公称压力或压力级：PN0.5-6.4MPa、ANSI CLASS 150-300LB、JIS10-20K 公称通径或口径：DN40～6000 连接方式：法兰连接、对夹连接、对焊连接及凸耳对夹连接 适用温度：-196～700 驱动方式：手动、蜗轮传动、气动、电动、液动、气液联动、电液联动 阀体材料：HT200、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
