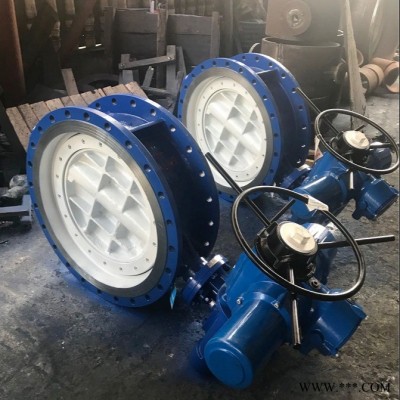

电动高温烟气三偏心蝶阀 中特生产烟气硬密封蝶阀

　　1.设备名称：电动高温烟气三偏心蝶阀

　　1)电动高温烟气蝶阀 D941Sh-0.6 PN0.6MPa DN1300 2台

　　2)电动高温烟气蝶阀 D941Sh-0.6 PN0.6MPa DN1400 2台

　　3)电动高温尘气混风蝶阀 D941Sh-0.6 PN0.6MPa DN600 2台

　　2.设备编号：VB0001、VB0002、VB0003

　　3.设备用途：用于针状焦烟气切断调节操作。

　　4.对设备的技术要求：

　　4.1规格及性能要求

　　1)型号：D941Sh-0.6 PN0.6MPa DN1300 连接外径1312X6 2台

　　带配套法兰、无石棉垫片、螺栓，

　　介质：高温烟气;金属硬密封，温度130～250度，少量氯离子腐蚀;

　　2)材料选用，按照国家的有关标准及规定执行

　　阀体：Q235A，阀板：Q235A，阀轴：不锈钢

　　3)设备制造的焊接应符合国家标准要求，焊接表面应进行清理，并保证焊接。

　　4)阀体不应有影响强度的缩孔、气孔、裂纹等缺陷;

　　5)阀杆与阀板连接牢固不松动。

　　6)电源：三相三线制，AC380V，50HZ

　　7)电动执行机构：考虑现场工况恶劣，采用电动执行机构,并能提供阀门开、关到位、开度指示信号;配有现场/远程、阀开、阀关按钮，及开到位、关到位、阀门开度、整体故障指示信号，防护等级 IP65。

　　8)配套阀门现场操作箱，从阀门本体到现场控制柜的专用电缆由厂家配套(距离25米)。

　　9)厂家指导施工单位安装调试。

　　4.2规格及性能要求

　　1)型号：D941Sh-0.6 PN0.6MPa DN1400 连接外径1416X8 2台

　　带配套法兰、无石棉垫片、螺栓，

　　介质：高温烟气;金属硬密封，温度250～300度，少量氯离子腐蚀;

　　2)材料选用，按照国家的有关标准及规定执行

　　阀体：Q235A，阀板：Q235A，阀轴：不锈钢

　　3)设备制造的焊接应符合国家标准要求，焊接表面应进行清理，并保证焊接。

　　4)阀体不应有影响强度的缩孔、气孔、裂纹等缺陷;

　　5)阀杆与阀板连接牢固不松动。

　　6)电源：三相三线制，AC380V，50HZ

　　7)电动执行机构：考虑现场工况恶劣，采用电动执行机构,并能提供阀门开、关到位、开度指示信号;配有现场/远程、阀开、阀关按钮，及开到位、关到位、阀门开度、整体故障指示信号，防护等级 IP65。

　　8)配套阀门现场操作箱，从阀门本体到现场控制柜的专用电缆由厂家配套(距离25米)。

　　9)厂家指导施工单位安装调试。

　　4.3规格及性能要求

　　1)型号：D941Sh-0.6 PN0.6MPa DN600 连接外径612X6 2台

　　带配套法兰、无石棉垫片、螺栓，

　　介质：高温烟气;金属硬密封，温度250～300度，少量氯离子腐蚀;

　　2)材料选用，按照国家的有关标准及规定执行

　　阀体：Q235A，阀板：Q235A，阀轴：不锈钢

　　3)设备制造的焊接应符合国家标准要求，焊接表面应进行清理，并保证焊接。

　　4)阀体不应有影响强度的缩孔、气孔、裂纹等缺陷;

　　5)阀杆与阀板连接牢固不松动。

　　6)电源：三相三线制，AC380V，50HZ

　　7)电动执行机构：考虑现场工况恶劣，采用电动执行机构,并能提供阀门开、关到位、开度指示信号;配有现场/远程、阀开、阀关按钮，及开到位、关到位、阀门开度、整体故障指示信号，防护等级 IP65。

　　8)配套阀门现场操作箱，从阀门本体到现场控制柜的专用电缆由厂家配套(距离25米)，并能够接收开关阀指令。

　　9)厂家指导施工单位安装调试。

　　10)全关至全开间隔时间不得超过5秒。

　　5 设备设计、制造标准及规范

　　1)产品按照规定程序批准的图样及技术文件进行加工制造。所选用材料，采购的标准件、配套件应具有检验合格证明，并符合国家标准的规定。

　　2)设计部分除按照国家标准、各部标准等的规定外还要遵守《设计统一技术规定》的要求。

　　售后服务：

　　(1)至少半年内访问一次用户，了解设备使用情况。

　　(2)在接到用户通知24小时内，派有关工程师到现场解决问题。

　　未尽事宜，三方协商解决并形成本协议的补充附件。

　　如有更多阀门相关需要，请访问我们网站 www.zhongtefamen.com。
