| 品牌 : | 希伦 | 型号 : | D671X |
| 结构形式 : | 垂直板式 | 加工定制 : | 否 |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 用途 : | 进水 |
| 类型(通道位置) : | 二通式 | 口径 : | 50-2000 |
| 公称通径 : | 200 | 安装尺寸 : | 220 |
供应D671X-10P气动蝶阀 304对夹气动蝶阀 dn150气动蝶阀 软密封气动蝶阀 不锈钢气动蝶阀希伦

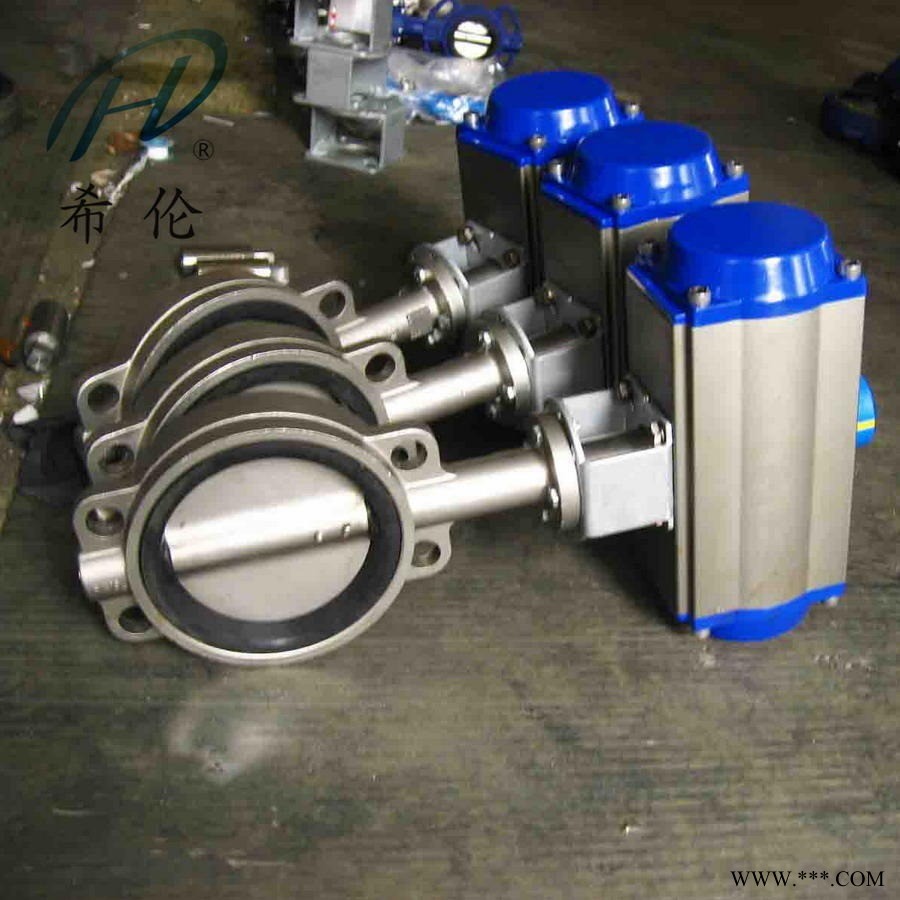

D671X气动蝶阀(开关/调节)
气动蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到 效果。
D671X气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
D671X气动蝶阀的特点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
主要零件材质表
序号 | 零件名称 | 材 质 | ||
Z | C | D | ||
1 | 阀座 | 橡胶 | 橡胶 | 橡胶 |
2 | 圆锥销 | 45钢 | 45钢 | 不锈钢 |
3 | 蝶板 | 灰铸铁镀硬铬 | 碳钢或不锈钢 | 不锈钢 |
4 | 阀体 | 灰铸铁 | 碳钢 | 不锈钢 |
5 | 螺柱 | 35钢 | 碳钢 | 不锈钢 |
6 | 阀杆 | 45钢 | 不锈钢 | 不锈钢 |
7 | 键 Key | 45钢 | 45钢 | 不锈钢 |
8 | 衬套 | 铜基粉末冶金 | 铜基粉末冶金 | 铜基粉末冶金 |
9 | O形圈 | 橡胶 | 橡胶 | 橡胶 |
10 | 气动装置 | |||
11 | 位置指示器 | 塑料 | 塑料 | 塑料 |
主要外形及连接尺寸 D671X（X、J、F、F4）-6.0、1D（0.6、1.0MPa
公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 * | ||||||
L | L1 | L2 | H | H1 | D | D1 | n-φd | ||
50 | 43 | 164/214 | 75/91 | 263/291 | 80 | 165 | 125 | 4-φ18 | GT65/GTE80 |
65 | 46 | 164/214 | 75/91 | 277/305 | 89 | 185 | 145 | 4-φ18 | GT65/GTE80 |
80 | 46 | 164/214 | 75/91 | 283/311 | 95 | 200 | 160 | 8-φ18 | GT65/GTE80 |
100 | 52 | 190/246 | 91/101 | 330/340 | 114 | 220 | 180 | 8-φ18 | GT80/GTE90 |
125 | 56 | 210/295 | 101/112 | 353/369 | 127 | 250 | 210 | 8-φ18 | GT90/GTE100 |
150 | 56 | 247/398 | 112/139 | 382/408 | 139 | 285 | 240 | 8-φ22 | GT100/GTE125 |
200 | 60 | 308/478 | 139/176 | 442/493 | 175 | 340 | 295 | 8-φ22 | GT125/GTE160 |
250 | 68 | 378/562 | 176/206 | 525/574 | 203 | 395 | 350 | 12-φ22 | GT160/GTE190 |
300 | 78 | 432/728 | 206/228 | 619/642 | 242 | 445 | 400 | 12-φ22 | GT190/GTE210 |
350 | 78 | 524/928 | 228/275 | 673/720 | 267 | 505 | 460 | 16-φ22 | GT210/GTE255 |
400 | 102 | 524/1033 | 228/324 | 705/800 | 309 | 565 | 515 | 16-φ22 | GT210/GTE300 |
450 | 114 | 648/1129 | 275/380 | 774/880 | 328 | 615 | 565 | 20-φ26 | GT255/GTE350 |
500 | 127 | 715/1430 | 324/425 | 880/905 | 361 | 670 | 620 | 20-φ26 | GT300/AW20S |
600 | 154 | 795/1845 | 380/527 | 1020/1089 | 459 | 780 | 725 | 20-φ30 | GT350/AW28S |
700 | 165 | 795/1845 | 280/527 | 1082/1151 | 520 | 895 | 840 | 24-φ30 | GT350/AW28S |
800 | 190 | 1380/2605 | 527/440 | 1199/1112 | 591 | 1015 | 950 | 24-φ33 | AW28/AW35S |
