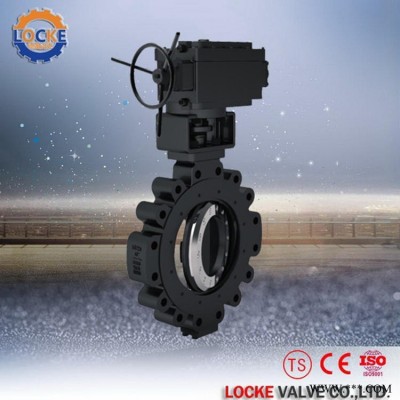

进口对夹式硬密封蝶阀 煤气 空气 蒸汽 水 海水 油品等 德国LOCKE洛克 进口对夹式硬密封蝶阀质量保证

进口对夹式硬密封蝶阀产品概述：

德国《LOCKE》洛克--进口对夹式硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

进口对夹式硬密封蝶阀性能范围：

公称通经DN（mm) DN50～2000

公称药理PN（MPa) 0.6 1 1.6 2.5

密封试验(MPa) 0.66 1.1 1.76 2.75

强度试验(MPa) 0.9 1.5 2.4 3.75

适用温度 碳钢：-29℃～425℃不锈钢：-40℃～650℃

适用介质 水、空气、然气、油品及弱腐蚀性流体

泄漏率 符合GB/T13927-92标准

驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料

阀体 WCB、合金钢、不锈钢、QT450-10

蝶板 WCB、合金钢、不锈钢、QT450-10

阀轴 2Cr13不锈钢、合金钢

密封圈 不锈钢圈

填料 柔性石墨

进口对夹式硬密封蝶阀产品特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

进口对夹式硬密封蝶阀性能范围：

对夹式硬密封蝶阀当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
