| 品牌 : | 希伦 | 型号 : | Q41M |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15-200 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 球体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 泵 |

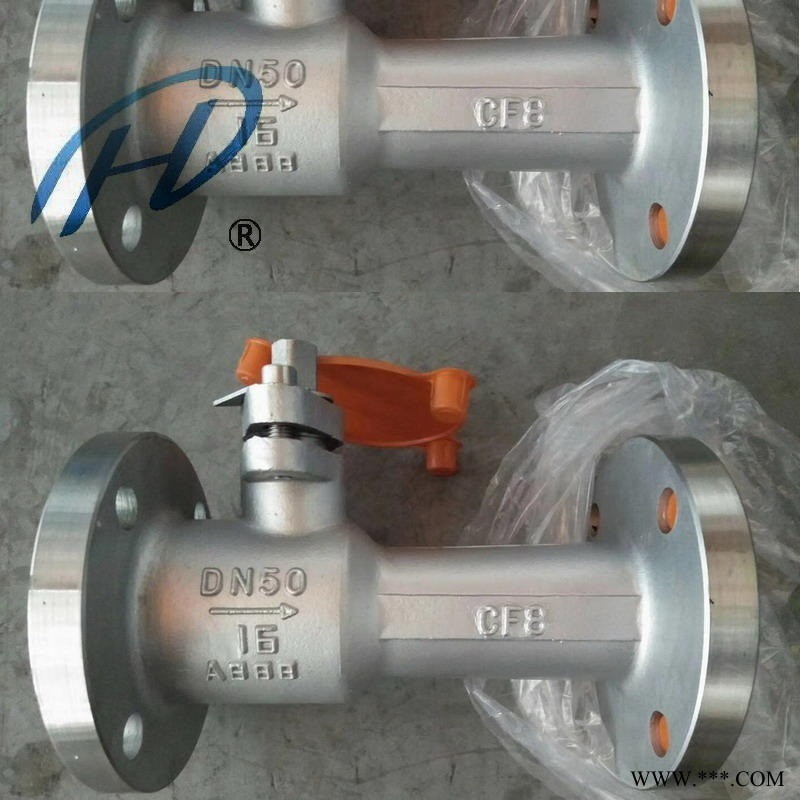

Q41M一体式高温球阀 电动高温球阀 高温排污球阀 法兰高温球阀 不锈钢高温球阀
一、Q41M型不锈钢高温球阀性能规范
型号 | 公称压力 | 试验压力MPa | 工作温度℃ | 适用介质 | ||
强度水MPa | 密封水MPa | 气密封MPa | ||||
Q41M-16P | 1.6 | 2.4 | 1.8 | 0.6 | ≤300 | 水、油、酸碱等 |
Q41F-16P | ≤150 | |||||
Q41M-25P | 2.5 | 4.0 | 2.8 | ≤300 | ||
Q41F-25P | ≤150 | |||||
QJ41M-16P | 1.6 | 2.4 | 1.8 | ≤300 | ||
QJ41F-16P | ≤150 | |||||
二、Q41M型主要零件材料
零件材料 | 材料 | |
Q41M-16P | Q41F-16P | |
阀体 | 304、304L、321、316、316L | |
球体 | ||
阀杆 | ||
手柄 | 可锻铸铁 | |
密封圈 | 复合石墨 | 聚四氟乙稀 |
型号 | 公称通径 | 尺寸mm | |||||||
L | D | D1 | D2 | b-d | Z-Φd | H | D0 | ||
Q41M/F-16P | 15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 |
20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | |
25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 155 | 250 | |
50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | |
125 | 320 | 245 | 210 | 185 | 20-3 | 8-18 | 285 | 400 | |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | |
200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | |
Q41M/F-25P | 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 |
50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | |
65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 | |
80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | |
100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 | |
125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 | |
150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 | |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 | |
