| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | 气动铸钢法兰球阀 | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

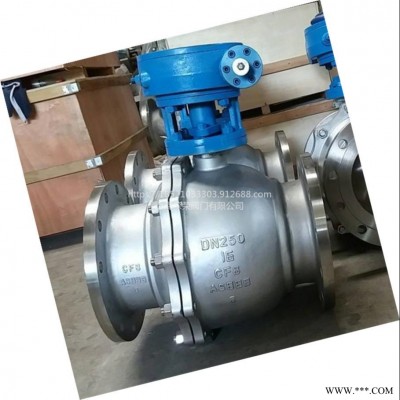

气动铸钢法兰球阀概述：
气动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。AT气动铸钢球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
气动铸钢法兰球阀产品特点：
1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作回转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
执行机构
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术参数和性能
AT气动铸钢球阀 阀体参数
类 型 双作用活塞式、弹簧复位式 公称通径 DN15～200mm
气源压力 双作用：2-8bar/单作用：4-8bar 公称压力 PN1.6、2.5、4.0、6.4MPa
输出力矩 双作用：4N·M～10560N·M 阀轴材质 不锈钢
单作用：7N·M～2668N·M 阀体材质 碳钢、304/316/316L不锈钢
工作温度 常温型：-20℃～80℃（丁晴橡胶O型圈） 球体材质 304/316/316L不锈钢
高温型：-20℃～160℃（氟橡胶O型圈） 阀座密封 PTFE、PPL、金属密封
动作范围 0～90°±5° 温 度 PTFE≤180℃、PPL≤300℃、金属密封≤400℃
接口螺纹 GTD40～GTD83 G1/8″ 适用介质 水、石油、酸碱类、粘性流体、浆料、强氧化性介质等
GTD110～GTD350/ATD52～270 G1/4″
阀位信号 定位器：4～20mA/回信器：全开全关信号 特 点 连线简单，结构紧凑、阻力小、动作稳定
