| 品牌 : | 上海深荣 | 型号 : | Q611F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 加工定制 : | 是 | 形态 : | 角式 |
| 密封形式 : | 软密封型 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
详细介绍

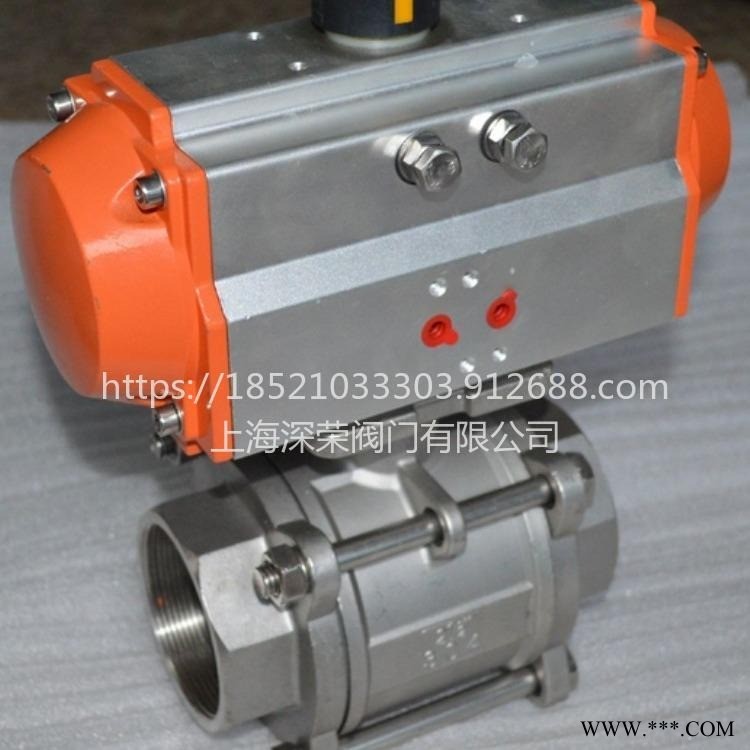

三片式气动球阀
产品概述
是由螺纹球阀演变而来。它具有相同的旋转90度动作，不同的是阀体是三片组成的，有圆形通孔或通道通过其轴线。球面和通道 口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。三片式球阀的工作原理是靠旋转阀 芯来使阀门畅通或闭塞。 产品作用 不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结 构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。 三片式气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种 阀门。 故障与排除故障分析 原因分析 排除故障 阀不 动作 定位器有气源但没输出 定位器中放大器的恒节流孔堵塞 按一下清洗件旋钮进行清洗 压缩空气中有水份，聚积于放大器球阀处 用手推动滑阀动作数次，并应增加净化空 气措施 有信号但仍无动作 阀芯与阀座卡死 拆卸重装 阀杆变形或折断 更换阀杆 阀芯脱落（销子断了），阀塞脱落 更换销子 执行机构故障 检查各接管连接是否正确，气源压力是否 达标 阀的 动作 不稳 定 气源、信号压力一定，但 调节阀动作仍不稳定 定位器有毛病 重装定位器 输出管线漏气 紧固管线接头 执行机构开度太小，流体压力变化造成推力 不足 加大气源压力 阀门摩擦力大 调整阀座压入间隙 阀震 荡， 有鸣 声 调节阀接近全闭位置时的 震动 调节阀选大了，常在小开度时使用 重新选取 介质流动方向与阀门关闭方向相同 重新安装 调节阀任何开度都震动 支撑不稳 加固支撑 附近有震动源 采取减振、除振措施 各连接处有磨损间隙 调整消除磨损间隙 阀的 动作 迟钝 阀杆往复行程动作迟钝 阀体内有泥浆或粘性大的介质，有堵塞或结 焦现象 阀体内腔 密封填料硬化变质 更换填料 阀杆单方向动作迟钝 气室中的膜片破损 更换膜片 气室有漏气现象 紧固各连接处螺栓 阀的 泄漏 量太 大 阀全闭时的泄漏量太大 套筒下面的密封垫损坏 换件 阀达不到全闭位置 介质压差太大，执行机构输出力不够 加大气源压力 阀体内有异物 清除异物 填料 及连 接处 渗漏 密封填料渗漏 填料压盖没压紧 紧固连接螺栓 密封填料老化变质 更换填料 阀杆损坏 更换阀杆 阀体与上阀盖连接处渗漏 紧固螺栓松弛 重新紧固连接螺栓 密封垫损坏 更换密封垫
