| 品牌 : | 上海深荣 | 型号 : | Q641M Q641PPL |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 偏置板式 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 加工定制 : | 是 | 种类 : | 浮球式 |
| 形态 : | 角式 | 主体材料 : | 碳钢 |
| 密封形式 : | 软密封型 | 外形 : | 中型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

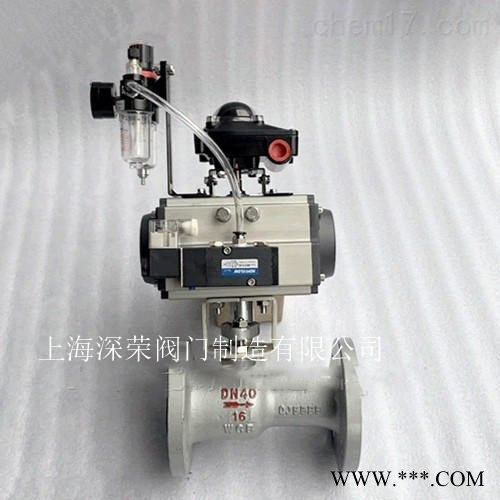

Q641M气动高温体式球阀Q641PPL 产品简介：
Q641M气动高温排污球阀Q641PPL气动一体式高温球阀/气动不锈钢高温排污球阀/气动高温球阀/气动不锈钢高温球阀/气动带 手动高温球阀/气动铸钢高温球阀/气动碳钢高温球阀/防爆气动高温球阀/气动高温球式排污阀的阀体设计采用国际流行的体式结 构，比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封，完全避免泄漏。阀杆处密封填料、调整垫，均采用回弹性强、耐温、 耐磨，耐压、耐腐蚀、自润滑性能良好、无毒型高新复合材料。高温球阀可替代闸阀、排污阀、柱塞阀、截止阀使用，便于原管 道阀门的更换安装。
产品特点：
1、高分子复合材料的密封圈材料，具有耐高温，耐高压，耐磨之性能。 2、阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质。 3、适用工作温度350度左右，是导热油专用阀门，广泛应用于石油，化工，制药电力，食品等行业。
执行机构： 采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 技术参数和性能： GTD/ATD气动执行器技术参数 Q641PPL高温气动球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15～200mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.6、2.5MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 碳钢、不锈钢 单作用：7N·M～2668N·M 阀体材质 球墨铸铁、碳钢、 304/316/316L不锈钢 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 球体材质 304/316/316L不锈钢 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 PPL、硬密封 动作范围 0～90°±5° 温 度 PPL≤300℃、硬密封≤400℃ 接口螺纹 GTD40～GTD83 G1/8″ 适用介质 水、导热油、蒸汽、高温气体等 GTD110～GTD350/ATD52～ 270 G1/4″ 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特 点 耐高温、体化结构、阻力小、多 种长度 外形尺寸：
附件选项：
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明：
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
