| 品牌 : | PARRYTE | 型号 : | YJZQ系列 |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 固定球球阀 | 公称通径 : | 10-50 |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 焊接式高压气阀用工程机械及液压设备等 |
| 订货号 : | PRT01206 | 货号 : | PRT01206 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |

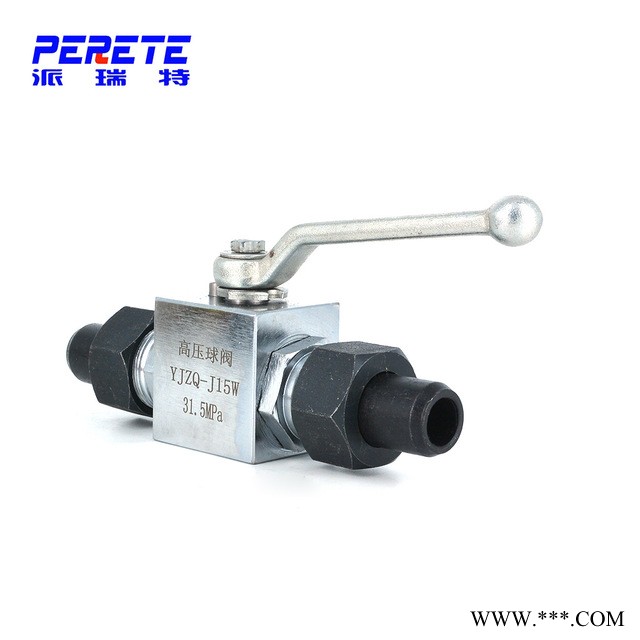

平面密封焊接式高压球阀 YJZQ系列高压液压球阀
型号 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 |
YJZQ-J10W | Ф10 | Ф20 | M27×1.5 | 94 | 16 | 2 | 105 | 32 | 16 | 36 | 76 |
YJZQ-J15W | Ф15 | Ф22 | M30×1.5 | 102 | 16 | 2 | 147 | 38 | 19 | 45 | 80 |
YJZQ-J20W | Ф20 | Ф28 | M36×2 | 124 | 18 | 2.5 | 185 | 48 | 25 | 55 | 101 |
YJZQ-J25W | Ф25 | Ф35 | M42×2 | 136 | 20 | 2.5 | 185 | 57 | 28.5 | 64 | 111 |
YJZQ-J32W | Ф32 | Ф40 | M52×2 | 150 | 20 | 2.5 | 240 | 75 | 37.5 | 84 | 134 |
YJZQ-J40W | Ф40 | Ф50 | M64×2 | 180 | 24 | 2.5 | 240 | 85 | 42.5 | 95 | 165 |
YJZQ-J50W | Ф50 | Ф60 | M72×2 | 210 | 26 | 2.5 | 240 | 104 | 52 | 112.5 | 180 |
平面密封焊接式高压球阀 YJZQ系列高压液压球阀
YJZQ高压液压球阀本阀适用于液压系统和化工系统的各种管路上,作启闭用。
公称压力PN：31.5MPa
工作压力:31.5MPa
工作温度:-30-100℃
适用介质:液压油、水一乙二醇、其它混合液体。
外形尺寸YJZQ高压球阀技术参数
◇公称压力：31.5MPa
◇适用介质：液压油
YJZQ高压球阀产品特点：
1、球阀选用整体锻造加工，球阀结构简单﹑操作方便﹑流体阻力小﹑密封性能可靠﹑可换密封件及付件，增加使寿命减少用户成本。
2、本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
3、本型高压球阀主要有三种连接方式：外螺纹式，内螺纹式和板式。
