| 品牌 : | 上海深荣 | 型号 : | 美标浮动球阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 加工定制 : | 是 | 形态 : | 角式 |
| 密封形式 : | 软密封型 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
详细介绍

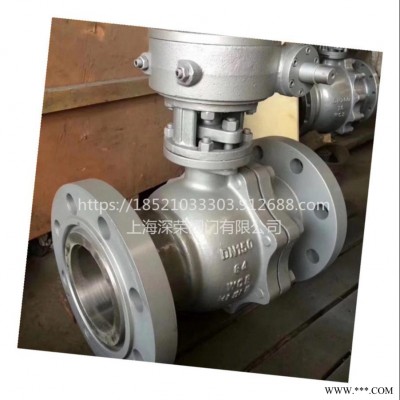

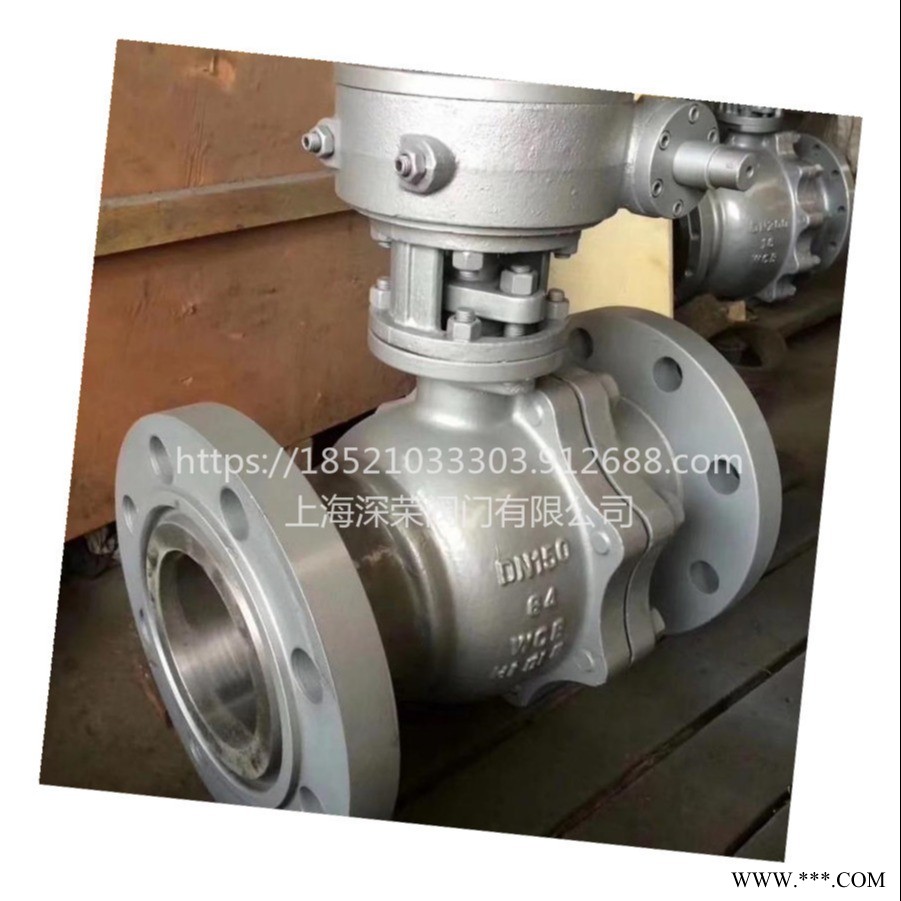

管线球阀 Q47F固定球阀/Q647F气动固定球阀/Q947F电动固定球阀/涡轮固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其 强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质
。它与浮动球阀相比，工作时，阀 前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的 转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。
先进的弹簧预阀座组件，具有自紧特性，实现上 游密封
。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
管线球阀 产品特点 Q47F固定球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹 簧保证阀座紧贴球体，保持密封。
上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接 处位置。
全通径：阀门流量孔径与管线内径一致，以便管线清扫。
适用介质：水、气、油品、酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。 公称通径：DN25-8001"～32" （1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭 矩。 （2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程 中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。 （3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防 火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效 果。耐火试验符合APl6FA和APl607标准要求。 （4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压 后阀座自动复位。
