| 品牌 : | 上海良正阀门 | 型号 : | TQ11F |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 弹性球球阀 | 公称通径 : | DN6-50 |
| 适用介质 : | 水、蒸汽、油品等 | 压力环境 : | PN1.6~6.4mpa |
| 工作温度 : | -19~150℃ | 标准 : | 按采购需求标准 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 1 | 作用对象 : | 1 |
【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

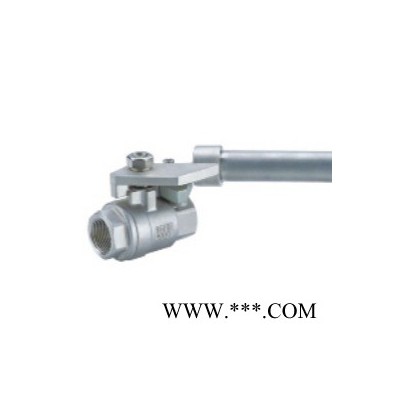

内螺纹自动复位球阀产品说明
TQ11F不锈钢弹簧自动复位球阀只需要旋转90度的操作和很小的转动力矩就可以接通介质的流通，松开球阀的手柄，在弹簧的作用下自动反弹复位。其特点是可自动复位、自动归位、自动回位，结构采用二片式球阀。
弹簧自动复位球阀也可称为弹簧自动归位球阀、弹簧自动回位球阀。
产品名称：弹簧自动复位球阀、弹簧自动归位球阀、弹簧自动回位球阀
产品型号：TQ11F
公称口径：DN6-50mm
连接方式：内螺纹
工作压力：PN1.6~6.4mpa
温度范围：-19~150℃
阀体材质：WCB、CF8、CF8M、CF3M
使用介质：水、蒸汽、油品等
弹簧自动复位球阀的工作原理：
TQ11F不锈钢弹簧自动复位球阀工作原理是在手柄处加装弹簧，以杠杆式单边弹簧为实际原理，开启手柄时弹簧压紧，放开手柄时弹簧推动手柄关闭，其作用是依靠弹簧自动反弹复位的原理。弹簧自动归位球阀采用CF8M作为材质，采用上等弹簧组合制造而成，其使用寿命可达百万次或三年。
TQ11F弹簧自动复位球阀材料表：
NO | 部件名称 | 材料 | |
1 | 阀体 | CF8 | CF8M |
2 | 阀盖 | CF8 | CF8M |
3 | 球 | SS304 | SS316 |
4 | 阀座 | PTFE | |
5 | 阀杆 | SS304 | SS316 |
6 | 手把 | SS304 | |
7 | 填料 | PTFE | |
8 | 密封垫 | PTFE | |
9 | 螺母 | SS304 | |
10 | 把套 | PLASTLC | |
11 | 垫圈 | SS304 | |
内螺纹自动复位球阀外形图及连接尺寸
NPS | DN | D | L | H | W |
1/4" | 6 | 10 | 55 | 42 | 95 |
3/8" | 10 | 12 | 55 | 42 | 95 |
1/2" | 15 | 15 | 62 | 51 | 108 |
3/4" | 20 | 20 | 75 | 58 | 115 |
1" | 25 | 25 | 85 | 77 | 135 |
1-1/4" | 32 | 32 | 102 | 83 | 150 |
1-1/2" | 40 | 38 | 108 | 97 | 175 |
2" | 50 | 50 | 124 | 106 | 190 |
