| 品牌 : | PARRYTE | 型号 : | YJZQ |
| 材质 : | 碳钢 | 连接形式 : | 内螺纹 |
| 结构形式 : | 固定球球阀 | 公称通径 : | 10-50 |
| 适用介质 : | 油品 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 公制内螺纹高压球阀适用于 |
| 订货号 : | PRT01208 | 货号 : | PRT01208 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |

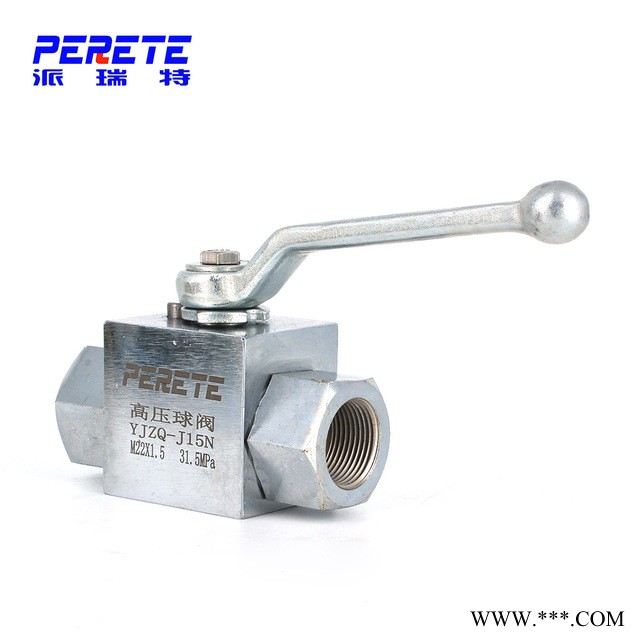

厂家直供 YJZQ内螺纹高压球阀 YJZQ碳钢镀铬液压球阀
型号 | D1 | D2 | L1 | L2 | L3 | L4 | H1 | H2 | H3 |
YJZQ-J10N | Ф10 | M18×1.5 | 78 | 14 | 105 | 32 | 16 | 36 | 76 |
YJZQ-J15N | Ф15 | M22×1.5 | 86 | 16 | 147 | 38 | 19 | 45 | 80 |
YJZQ-J20N | Ф20 | M27×2 | 108 | 18 | 185 | 48 | 25 | 55 | 101 |
YJZQ-J25N | Ф25 | M33×2 | 116 | 20 | 185 | 57 | 28.5 | 64 | 111 |
YJZQ-J32N | Ф32 | M42×2 | 136 | 22 | 240 | 75 | 37.5 | 84 | 134 |
YJZQ-J40N | Ф40 | M48×2 | 148 | 24 | 240 | 85 | 42.5 | 95 | 165 |
YJZQ-J50N | Ф50 | M64×2 | 180 | 26 | 240 | 104 | 52 | 112.5 | 180 |
YJZQ高压液压球阀本阀适用于液压系统和化工系统的各种管路上,作启闭用。
公称压力PN：31.5MPa
工作压力:31.5MPa
工作温度:-30-100℃
适用介质:液压油、水一乙二醇、其它混合液体。
外形尺寸YJZQ高压球阀技术参数
◇公称压力：31.5MPa
◇适用介质：液压油
YJZQ高压球阀产品特点：
1、球阀选用整体锻造加工，球阀结构简单﹑操作方便﹑流体阻力小﹑密封性能可靠﹑可换密封件及付件，增加使寿命减少用户成本。
2、本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
3、本型高压球阀主要有三种连接方式：外螺纹式，内螺纹式和板式。
