| 品牌 : | 凯凡 | 型号 : | Q911F-16P-DN40 |
| 加工定制 : | 否 | 阀体材料 : | 不锈钢 |
| 工作温度 : | ≤125℃ | 公称通径 : | 40 |
| 密封材料 : | PTFE | 阀门性能特点 : | 浮动式 |
| 工作介质 : | 气体、水、油品 | 公称压力 : | 1.6Mpa |
| 连接方式 : | 螺纹 | 执行器性能特点 : | 调节型 |
| 规格 : | DN40 |
阀体说明 |
技术参数 |
|
公称通径 15-500mm |
电压电压 AC220V、AC380V（其它特制） |
|
公称压力 PN10 PN16 PN25 PN40 PN64 PN100 |
环境温度 -30℃～+70℃ |
|
连接方式 法兰连接 |
防护等级 IP67 |
|
阀体材质 WCB |
||
碟板材质 WCB 201L 304 |
功能选项 |
|
密封材料 PTFE PTL PPL FH硬质合金 哈氏合金 |
防 爆 型 防爆等级：dIIBT4 |
|
工作温度 |
C3：-30℃～150℃ |
信号反馈 X1机械无源信号，X2有源信号 |
C5：-30℃～220℃ |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
C6：-30℃～250℃ |
开关型 通电开到位，通电关到位。 |
|
C8：-40℃～400℃ |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 |
|
C9：-40℃～450℃ |
适用介质 强酸、强碱、气体或液体 |
|
标准规范 |
备 注 电动参数请另参考选配的电动执行器资料 |
|
法兰标准 GB9113.1 |
||
检测与试验 GB/T13927-1992 |
设计标准 GB/T12237-1989 |
|
GB阀体尺寸(mm)配KFE精小型电动执行器 |
||||||||
规格型号 |
DN |
L |
D |
G |
H |
L1 |
W |
E-电动头 |
KFBAC10 |
10 |
60 |
12.5 |
3/8 |
195 |
165 |
40 |
KFE-005 |
KFBAC15 |
15 |
72 |
15 |
1/2 |
205 |
165 |
40 |
KFE-005 |
KFBAC20 |
20 |
82 |
20 |
3/4 |
215 |
165 |
40 |
KFE-005 |
KFBAC25 |
25 |
90 |
25 |
1 |
175 |
165 |
40 |
KFE-005 |
KFBAC32 |
32 |
112 |
32 |
1-1/4 |
190 |
165 |
40 |
KFE-005 |
KFBAC40 |
40 |
120 |
40 |
1-1/2 |
210 |
190 |
40 |
KFE-005 |
KFBAC50 |
50 |
145 |
50 |
2 |
230 |
190 |
40 |
KFE-010 |
KFBAC65 |
65 |
185 |
65 |
2-1/2 |
260 |
190 |
40 |
KFE-015 |
KFBAC80 |
80 |
210 |
80 |
3 |
330 |
270 |
40 |
KFE-020 |
KFBAC100 |
100 |
240 |
100 |
4 |
370 |
270 |
40 |
KFE-040 |
应用领域 |

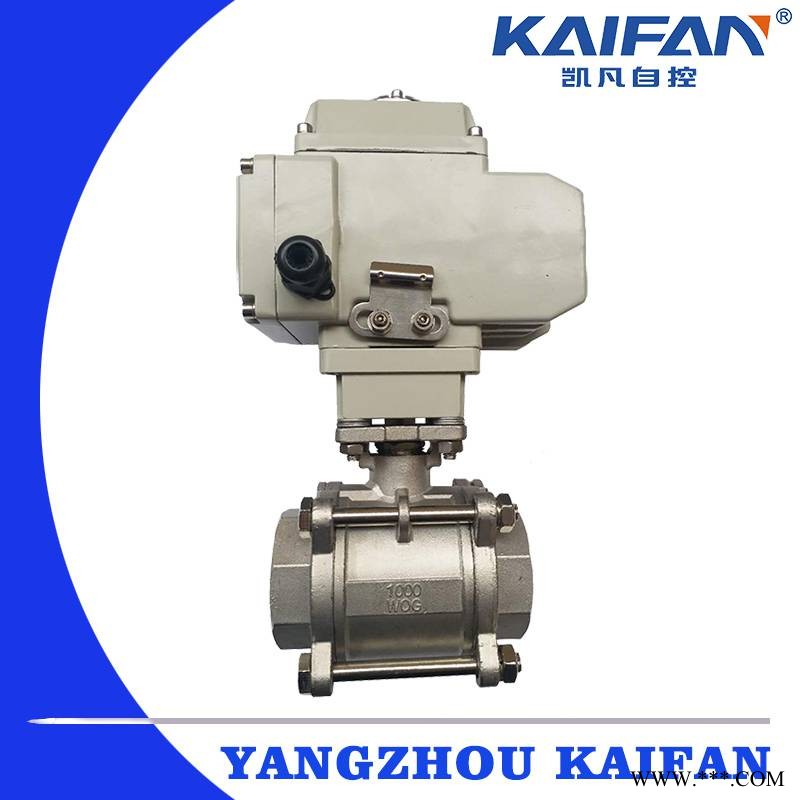

电动螺纹式球阀采用一体化结构，与JL电动执行机构，有输入控制信号（4～20mA或1～5VDC）及单相电源控制运转，具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。特别适合于介质是粘稠、含颗粒，纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、教学和科研设备、电力等行业的工业自动控制系统。 |
产品特点 |
电动螺纹式球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承焊（SW），并均可带国际标准ISO5211支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。 |
