| 品牌 : | 中特 | 型号 : | Q61F |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 固定球球阀 | 公称通径 : | 10-600 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 手轮 |
| 用途 : | 排气 | 类型(通道位置) : | 直通式 |
| 作用对象 : | 氧气 | 3C阀门类别 : | 工业 |

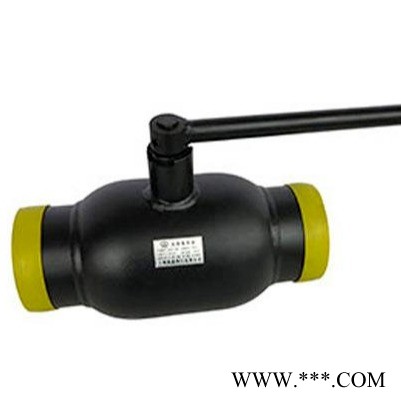

一、Q61F手柄式全焊接球阀基本参数：
阀门型号：q61f
连接方式：焊接、对焊
产品规格：dn15-200
工作压力：pn25-pn40
温度范围：-40-200
产品材质：wcb、a105、f11、f22、cf8等
适用介质：水、石油、天然气等其它介质
驱动方式：手动
二、Q61F手柄式全焊接球阀主要用途：
城市煤气：煤气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道
三、Q61F手柄式全焊接球阀规格尺寸：
dn | pn | l | d | d1 | d2 | h | b | h1 |
15 | 40 | 230 | 10 | 21.3 | 33.7 | 98 | 145 | 22 |
20 | 40 | 230 | 15 | 26.9 | 42.4 | 103 | 145 | 23 |
25 | 40 | 230 | 20 | 33.7 | 48.3 | 118 | 145 | 34 |
32 | 40 | 260 | 25 | 42.4 | 60.3 | 121 | 145 | 33 |
40 | 40 | 260 | 32 | 48.3 | 70 | 120 | 190 | 43 |
50 | 40 | 300 | 40 | 60.3 | 88.9 | 127 | 190 | 44 |
65 | 25 | 300 | 50 | 76.1 | 101.6 | 159 | 280 | 62 |
80 | 25 | 300 | 65 | 88.9 | 121 | 171 | 280 | 68 |
100 | 25 | 325 | 80 | 114.3 | 146 | 218 | 280 | 101 |
125 | 25 | 325 | 100 | 139.7 | 177.8 | 252 | 400 | 101 |
150 | 25 | 350 | 125 | 168.3 | 219.1 | 272 | 600 | 107 |
200 | 25 | 400 | 150 | 219.7 | 273 | 300 | 900 | 123
|
