| 品牌 : | 上海深荣 | 型号 : | Q641N |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

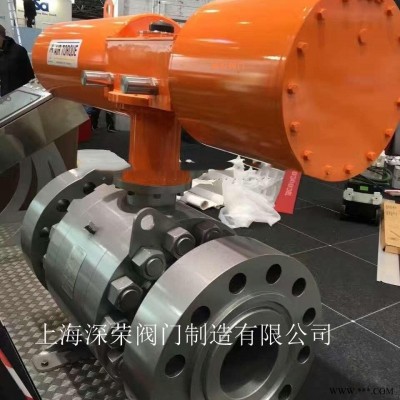

气动锻钢高压球阀概述：
是由锻钢高压阀体及活塞式气动执行器组成。气动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在大工作压力下能够保持其结构的抗压均匀性。气动高压球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。主要适用于水、油、气等非腐蚀性介质和酸碱腐蚀性介质。气动高压球阀广泛应用于化工、石油、冶金、等行业及含介质、杂质多、腐蚀严重的长输管线。
气动锻钢高压球阀主要技术参数阀体
阀体形式 | 三段式锻造阀体 |
公称通径 | DN15～300mm、1/2"～12" |
公称压力 | 国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB |
法兰标准 | ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
阀盖形式 | 整体式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、编织填料、柔性石墨 |
阀内件
阀芯形式 | O型球体阀芯 |
流量特性 | 快开特性 |
执行机构
执行器型号 | GT、SR、ST、AT、AW系列单(双)作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20～+90℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号Q641N气动锻钢高压球阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可Q641N气动锻钢高压球阀法兰，伸缩节Q641N气动锻钢高压球阀连接螺栓，并根据用户需要提供Q641N气动锻钢高压球阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
