| 品牌 : | 深荣 | 型号 : | Q611F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 加工定制 : | 是 | 口径 : | DN200 |
| 外形 : | 中型 | 形态 : | 角式 |
| 密封形式 : | 软密封型 | 类型 : | 油罐阻火器 |
| 主体材料 : | 铸铁 | 阀瓣开启高度 : | 全启式安全阀 |
| 阀体构造 : | 封闭式 | 种类 : | 浮球式 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |
| 功能 : | 固定用陶瓷 | 特性 : | 高频绝缘陶瓷 |
| 微观结构 : | 单晶 | 测量范围 : | DN100 |

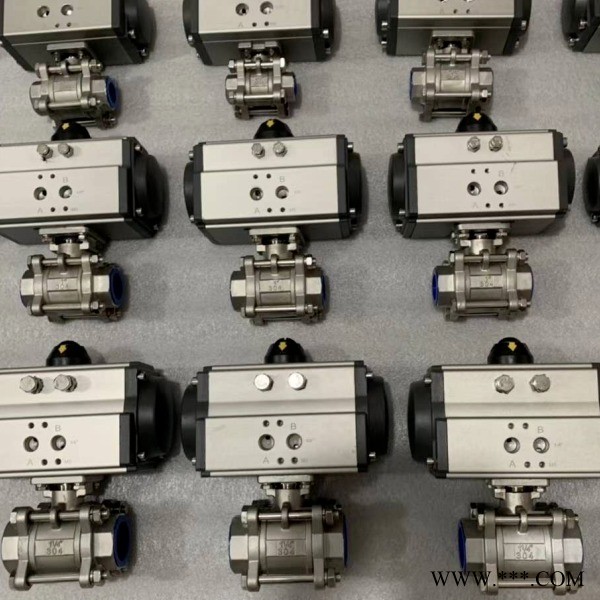

Q611F不锈钢气动丝扣球阀分为整体式、两段式及三段式。阀体铸造结构合理、造型紧凑。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、氨盐水、中和水等多种介质。
产品名称 | Q611F气动丝扣球阀 |
产品型号 | Q611F |
公称通径 | DN15-DN100mm |
压力范围 | 1.6-4.0MPa |
阀体材质 | 不锈钢 |
Q611F不锈钢气动丝扣球阀零件材质:
零件名称 | 主要部件材质清单表及温度说明 | ||
WCB | CF8-304 | CF8M-316 | |
阀体 | WCB | CF8-304 | CF8M-316 |
球阀 | 304 | 304 | 316 |
阀座密封 | PTFE | PTFE | PTFE |
阀杆 | 304 | 304 | 316 |
工作温度 | ≤150℃ | ≤150℃ | ≤150℃ |
Q611F不锈钢气动丝扣球阀外形尺寸:
尺寸列表 | Q611F-1000WOG气动丝扣球阀 | ||||||||||
1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | |
6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
L | 65 | 65 | 75 | 85 | 90 | 112 | 120 | 145 | 170 | 200 | 263 |
D | 10 | 12 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
Q611F不锈钢气动丝扣球阀主要技术参数：
公称通径 DN(mm) | 6-100 | |||||
公称压力 PN(MPa) | 1.6 | |||||
公称压力 PS(MPa) | 强度试验 | 2.4 | ||||
密封试验 | 1.8 | |||||
材料 材料代号 | C | P | R | |||
主要零件 | 阀体 | WCB | CF8 304 | CF8M 316 | ||
球体 | WCB | CF8 304 | CF8M 316i | |||
阀杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
适用工况 | 适用介质 | 水、蒸汽、油品 | ||||
适用温度 | -28 ℃ -300 ℃ | |||||
气动装置 | 型号 | OBD 系列 | ||||
气源压力 | 0.4-0.7MPa | |||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
GBT/12238 | Gb12221 | / | GB/T13927 | GB13927 | ||
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径Q611F不锈钢气动丝扣球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供Q611F不锈钢气动丝扣球阀法兰，伸缩节及Q611F不锈钢气动丝扣球阀连接螺栓，并根据用户需要提供Q611F不锈钢气动丝扣球阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
