上海深荣 Q41F-300LB弹簧复位球阀 手动高温球阀 可定制各种材质

弹簧复位球阀Q41F-300LB产品说明书资料介绍

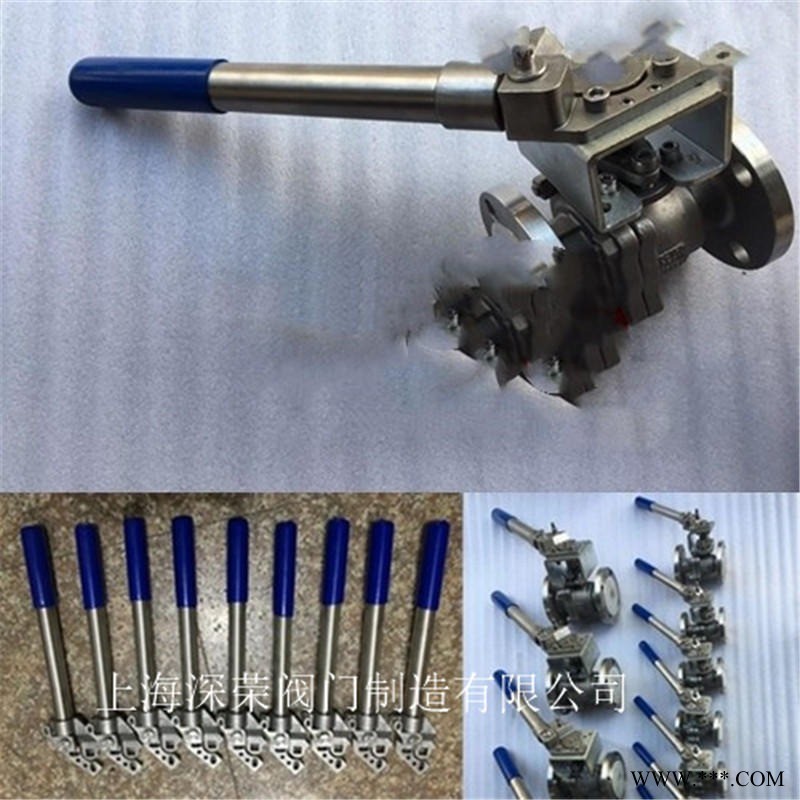

弹簧复位球阀Q41F-300LB用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，是在手柄内部加装了的弹簧，在阀门关闭时，弹簧为松平状态，当转动手柄时弹簧随之被拉长，放开手柄时，由弹簧的拉力自动回位。相比普通球阀可以实现自动回位 ，主要用于食品、医药、石油等行业做启闭件使用。

性能参数

名称: 弹簧复位球阀
型号: Q41F-300LB
功能: 手柄弹簧复位
连接方式: 螺纹式/法兰式
执行标准: GB12237
公称通径: DN15~DN100mm ;
公称压力: PN1.6~2.5Mpa/Class150~300LB;
适用温度: 200℃;
阀体材质: 碳钢、不锈钢;
适用介质: 水、气体、油品类

结构原理

只需要旋转90度的操作和很小的转动力矩就可以接通介质的流通，松开球阀的手柄，在弹簧的作用下自动弹复位。全通径的球阀基本没有流阻，结构简单、体积小、重量轻，操作方便。

工作原理

自动回位阀的主要功能是手动打开，人离开后会自动关闭，即松开球阀的手柄，在弹簧的作用下自动弹复位。也称手动常闭球阀，阀体材质为不锈钢，密封材料聚四氟乙稀。防止人为忘记关闭球阀而造成液体外流或溢出。

特点

1、手动快速自动复位，避免手动操作失误、开后无人关闭，从而造成介质流失等重大事故。
2、安全可靠，可配上挂锁，保证人在阀开、人走阀关，安全性能大大提高。
3、可配置ISO5211平台的各种90°回转型球阀，可配三片式、两片式球阀和法兰球阀，尺寸规格1/4＂-２＂，广泛用于石油、化工、食品、卫生等行业中。
4、简单的压缩弹簧取代扭簧实现复位的装置，且可调整扭矩的大小而不更换弹簧。
5、使用范围广，所有回转型阀门配上自动复位的手柄均可实现自动复位的功能的要求。


订货说明

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Q41F-300LB弹簧复位球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q41F-300LB弹簧复位球阀法兰，伸缩节Q41F-300LB弹簧复位球阀连接螺栓，并根据用户需要提供方Q41F-300LB弹簧复位球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
