| 品牌 : | 中特 | 型号 : | Q941F |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 10-600 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 执行器 | 用途 : | 排气 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 氧气 |
| 3C阀门类别 : | 工业 |
浙江温州永嘉中特阀门有限公司主要生产(Q941F电动球阀)也是国内(球阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务!欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务!

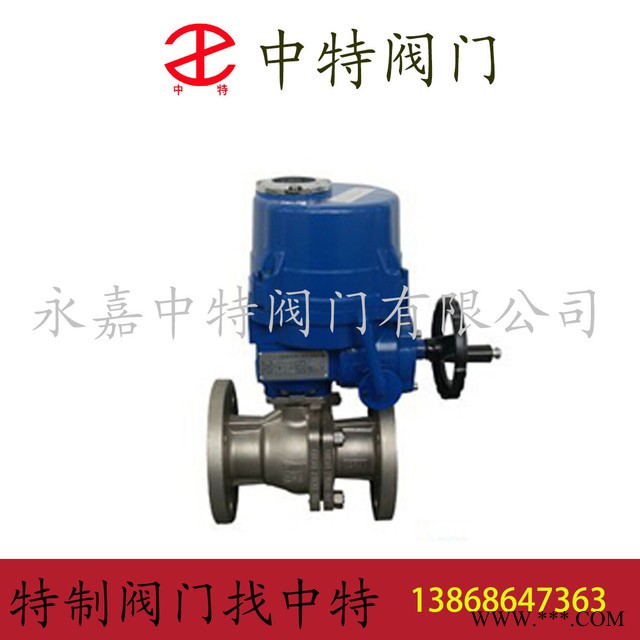

Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T7490(JB7490)、GB91129131、HGJ4476、SH3406、ANSI B16.5、JIS B22122214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
Q941F电动球阀的技术参数和性能：
CH执行机构技术参数 | 阀体参数 | |||
电源 | AC200/220V，50/60Hz | 公称通径 | DN10300mm | |
输出力矩 | 50N·M2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
动作范围 | 090° 0360° | 泄漏量 | 软密封:零泄漏 | 硬密封:额定流量的10-5 |
动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS | |
保护装置 | 过热保护 | 流量特性 | 快开特性 | |
环境温度 | -30°60° | 可调范围 | DN10-80 | DN100-300 |
250:1 | 350:1 | |||
手动操作 | 同附带手柄操作 | 基本误差 | ±1 | |
限位 | 电气、机械二重限位 | 死区 | 1 | |
防护等级 | 相当于IP-65 | 回差 | 1 | |
位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
驱动电机 | 8W/E | PTFE150 RTFE180 PPL300 硬密封450 | ||
进线接口 | PE1/2〞进线线锁 | |||
Q941F电动法兰球阀的主要外形链接尺寸：
| 通径DN | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 15 | 1/2″ | 130 | 95 | 65 | 46 | 4-Φ14 | 14 | 2 | 190 | 196 |
| 20 | 3/4″ | 140 | 105 | 75 | 56 | 4-Φ14 | 16 | 2 | 195 | 196 |
| 25 | 1″ | 150 | 115 | 85 | 65 | 4-Φ14 | 16 | 2 | 210 | 196 |
| 32 | 1 1/4″ | 165 | 135 | 100 | 76 | 4-Φ18 | 18 | 3 | 220 | 196 |
| 40 | 1 1/2″ | 180 | 145 | 110 | 84 | 4-Φ18 | 18 | 3 | 230 | 196 |
| 50 | 2″ | 200 | 160 | 125 | 99 | 4-Φ18 | 20 | 3 | 265 | 196 |
| 65 | 2 1/2″ | 220 | 180 | 145 | 118 | 4-Φ18 | 20 | 3 | 300 | 255 |
| 80 | 3″ | 250 | 195 | 160 | 132 | 8-Φ18 | 20 | 3 | 325 | 255 |
| 100 | 4″ | 280 | 215 | 180 | 156 | 8-Φ18 | 22 | 3 | 350 | 255 |
| 125 | 5″ | 320 | 245 | 210 | 184 | 8-Φ18 | 22 | 3 | 375 | 255 |
| 150 | 6″ | 360 | 280 | 240 | 211 | 8-Φ22 | 24 | 3 | 420 | 255 |
| 200 | 8″ | 400 | 335 | 295 | 266 | 12-Φ22 | 24 | 3 | 460 | 255 |
