| 品牌 : | 中特 | 型号 : | Q946F |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 四通式 |

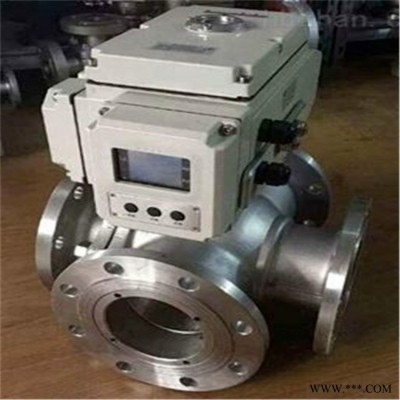

Q946F电动四通球阀
原理
电动球阀是由旋塞型球阀和电动执行器组合而来，球阀阀体结构为旋转90度的阀芯，电动执行器为输入0-10毫安的标准信号，电机组带动齿轮蜗轮蜗杆转角力矩，以开关盒调节阀门。其使用主要靠电流量和调节操作而产生的。
组成
常用的电动执行器有多回转式、单回转式、智能型、角行程执行器、直行程电动执行器、防爆执行器、精小型执行器等。而球阀主要有浮动式球阀、固定式球阀、O型球阀、V型球阀、三通球阀等。将其执行和球阀配置在一起克产生多样化的产品。还可以为其添加控制箱作为远程操作使用，同时在执行器上添加其他附件还可以达到更多的功能应用，如添加电器定位器可进行流量调节，电阻/电流阀位变换器可用于对阀位开度的指示与控制，手轮机构可在无电流时进行手动操作，常用的其他附件还有绝缘套、防爆行程开关等。初次选型可根据工况来进行选择。
Q946F电动四通球阀
特点及优点:
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、 关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强的，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所
