| 品牌 : | 中特 | 型号 : | Q61N |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 弹性球球阀 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 |

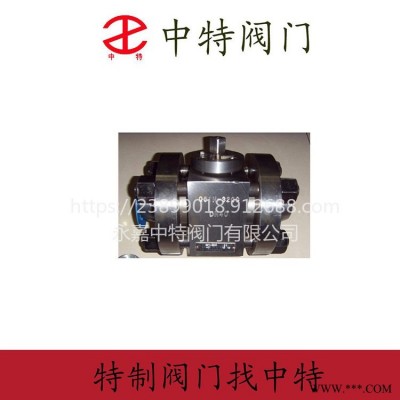

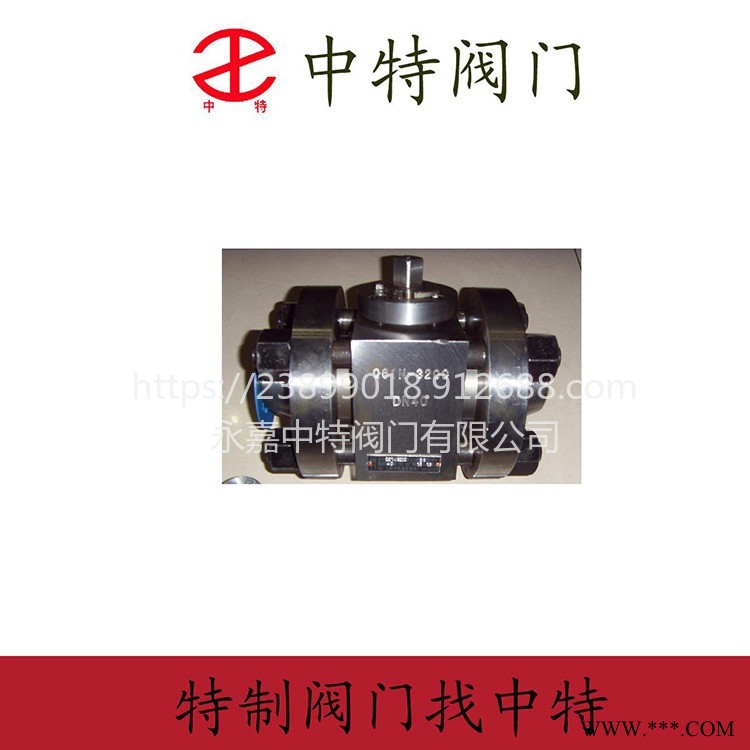

Q61N高压对焊球阀
Q61N高压对焊球阀详细信息： |
高压球阀产品介绍
高压球阀型号：Q61N Q61H | 高压球阀通径：10MM-600MM | 高压球阀使用压力：10MPA -40MPA |
高压球阀连接方式：焊接连接 | 高压球阀操作方式：手动 | 高压球阀主要功能：起开关作用 |
高压球阀使用介质：水.油品.蒸汽 | 高压球阀材质：A105锻钢 304锻不锈钢 | 高压球阀标准：机械部标准或定做非标 |
高压球阀特性公称压力：16-32MPa 适用温度范围:-20～232℃～425℃ 适用介质:水、油、气及某些腐
蚀性液体（W O G） 焊接类型：对焊（BW）、承接焊（SW）
高压对焊球阀主要零部件材料:
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | Q61N-160/320C | A105、45 | 1Cr18/Cr18Ni9Ti | 铸 | 聚四氟乙烯 | 聚四氟乙烯 |
类 | Q61N-160/320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
类 | Q61N-160/320R | 316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni12Mo2Ti |
高压对焊球阀主要外形尺寸:
型号 | 公称通径 | 尺寸(mm) | |||||
L | L1 | D | D1 | H | L0 | ||
| Q61F-160N
| 10 | 150 | 60 | 90 | 17 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
