| 品牌 : | 中特 | 型号 : | Q347F |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 |

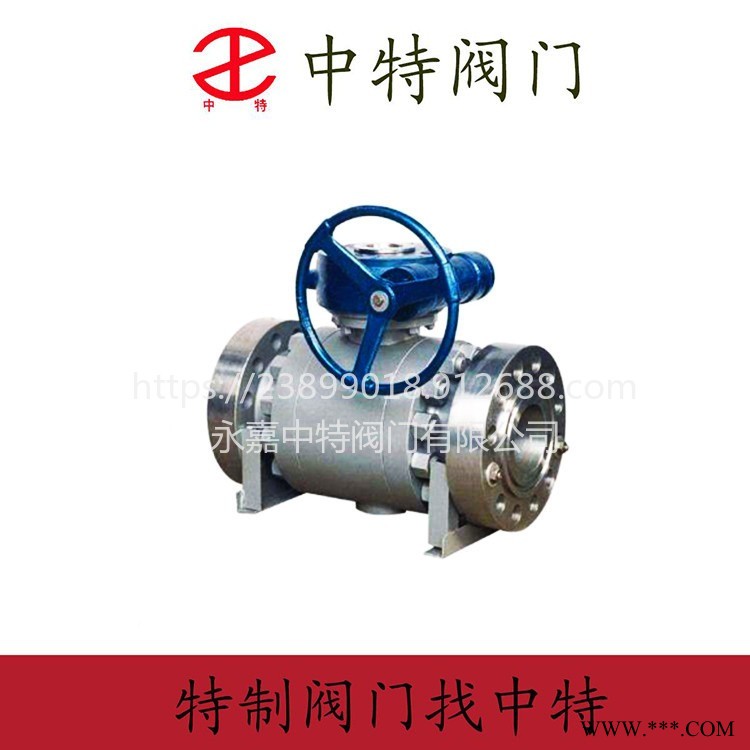

Q347F锻钢固定蜗轮球阀结构及用途
三分体式连接锻钢固定球阀适用于：化工、石油、天然气、冶金、等行业及含 介质、杂质多、腐蚀严重的 长输管路。
固定蜗轮球阀主要性能规范，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到 小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
试验压力（Mpa) | 公称压力（Mpa) | 压力级（Class) | |||||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
气密试验 | 0.5-0.7 | ||||||||||||
工作温度 | PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ | ||||||||||||
适用介质 | C：水、油、蒸气 P： 类（温度≤200℃ ） R： 类（温度≤200℃ ） | ||||||||||||
固定蜗轮球阀主要零件材质
零件名称 | 材料 | |||
材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
填料 | Ｖ型PTFE、柔性石墨 | |||
