| 品牌 : | 中特 | 型号 : | Q11F |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 |
Q11F三片式内螺纹球阀原理：
是三段式阀体，由螺栓锁定而成两端是内螺纹接头的三片式球阀，也是结构较为复杂的一种内螺纹球阀，中段阀体采用高平台结构，方便加装电动执行器和气动执行器，便于工作现场的集中控制和远程控制。是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。内螺纹连及对焊连接球阀适用于PN1.0-4.0MPa，工作温度-29-180℃(密封圈为增强聚四氟乙烯)或-29-300°C(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、 、 、氮盐水、中和水等多种介质。
阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加键以防止误操作。造型美观、轻便宜人，拆装快捷，操作灵活，性能 ，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
特点：
1、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
2、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、安装简便，能以任意方向安装于管道中的任意部位。

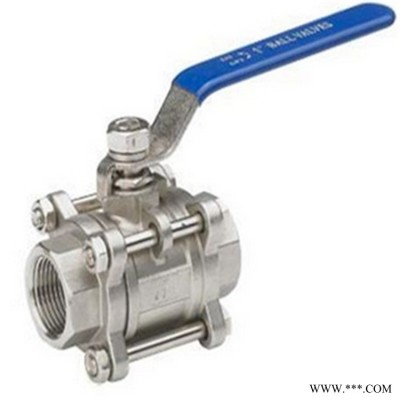

Q11F三片式内螺纹球阀
连接应用
Q11F 型 PN16~PN100 适用于 PN1.0～10.0MPa，工作温度 -29～200℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、 、 等多种介质
