YLJQF压滤机专用球阀 中特滤机专用球阀

压滤机专用球阀特别适合含纤维、微小固体颗粒、料浆等介质。阀门安装按标志箭头安装不可装反，位置可以任意安装，广泛用于压滤机污水处理设备工业管路中的介质。

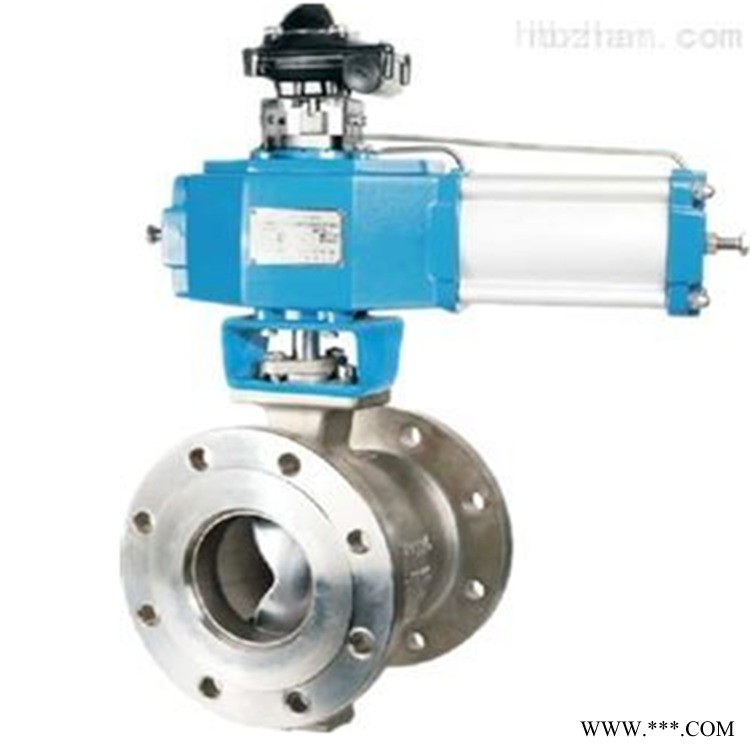

本球阀是一种直角回转结构的高级控制阀，其由活塞式双作用或单作用（弹簧复位式）气动执行器和V型阀结构组成，它与电气阀门定位器配套使用，可实现比例调节；与电磁阀及控制箱配套使用，可实现二位切断控制。Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。

主要特点

1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力 "突变"的影响；
2、具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
5、适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置 UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

技术参数

法兰标准：GB/T 9113.1-2010、JB/T 79.1-1994、HG/T20592-2009 ASME B 16.5 EN1092-1:2001
压力一温度额定值：GB/T 12224-2007 ASME 16.34-2003 IS0 7005-1
结构长度标准： 对夹式：企业标准 法兰式：ISA S75.04-1995，IEC/DIN 534-3-2
适应温度范围： -29℃一150℃常温型 一29℃-250℃中温型 一29℃-350℃高温型
密封与强度试验标准 强度及密封试验标准：GB/T 4213-2007
硬密封等级：用户无特殊要求时按下表标准，用户要求时可以按GB/T 4213-2007 V级标准执行。
强度试验压力是按公称压力的1.5倍，填料及法兰处密封试验是按公称压力的1.1倍压力进行，阀座密封是按zui大使用压差 来进行试验，当zui大使用压差不明确时按1.OMPa（水压）试验，当zui大压差小于0.6MPa时按0.6MPa压力进行试验，介质是 带有缓蚀阻垢剂的水进行试验。

结构原理

压滤机专用球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀
