| 品牌 : | 中特 | 型号 : | Q641TC |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 |
Q641TC气动调节V型陶瓷球阀技术参数：
球阀公称尺寸：DN15～DN200（0.5"～8"）
压力等级：PN6～PN40
ANSI 150～300LB（磅�）
阀体材质：碳钢WCB、A105
不锈钢304、316、304L、316L
球阀�燃�材质：结构陶瓷
结构长度标准：GB/T 12221—2005《金属阀门 结构长并》
ASME B16.10—2000 《阀门面对在与端对端尺寸》
详细介绍

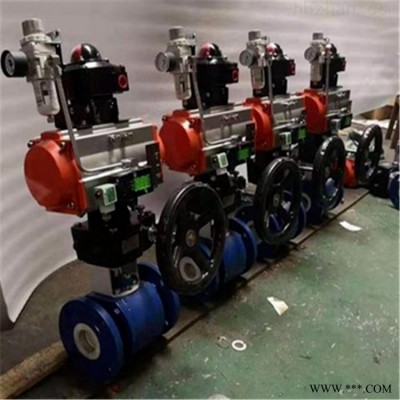

Q641TC气动调节V型陶瓷球阀
产品概述：
Q641TC气动调节V型陶瓷球阀具有控制精确、流阻小、流量系数大、结构简单、密封性能好，是真正的 率进行控制工艺工况的种阀门。 V型球阀具有等百分比流量调节（对数）特性，可以更准确、更灵活地对介质进行流量调节，可调范围大，调节速度快，维护简单，节约成本。在开启与关闭的过程中，球体的V形道与阀座间具有剪切作用，可将介质中的纤维、固体颗粒等切碎并除去，且结构陶瓷具有很好的自洁性。
技术参数：
球阀公称尺寸：DN15～DN200（0.5”～8”）
压力等级：PN6～PN40
ANSI 150～300LB（磅�）
阀体材质：碳钢WCB、A105
不锈钢304、316、304L、316L
球阀�燃�材质：结构陶瓷
结构长度标准：GB/T 12221—2005《金属阀门 结构长并》
ASME B16.10—2000 《阀门面对在与端对端尺寸》
连接方式：法兰连接
GB/T 9113.1 《平面、突面整体钢制管法兰》
JB/T 79.1-1994 《凸面整体铸钢管法兰》
ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》
JIS B2220-2004 《钢制管法兰》
驱动方式：手动、涡轮、气动、电动等
试验压力：强度试验1.5倍公称压力
密封试验1.1倍公称压力
灰渣试验1倍公称压力
陶瓷球阀使用温度：-20～300℃
主要零部件材料：
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 阀体 | Ss304 A105N | 7 | 密封圈 | 硅胶/氟胶 |
2 | 中阀体 | Ss304 A105N | 8 | 阀杆 | SS 2Cr13 |
3 | 法兰座 | 结构陶瓷 | 9 | 填料 | 石墨 |
4 | 阀座 | 结构陶瓷 | 10 | 填料压盖 | Ss304 WCB |
5 | 球体 | 结构陶瓷 | 11 | 支架 | Ss304 Q235 |
6 | 中套 | 结构陶瓷 | 12 | 气动装置 |
应用规范：
设计与制造 | GB/T 12237 | B16.34 | |
连接端尺寸 | 结构长度 | GB/T 12221 | ANSI B16.10 |
法兰尺寸 | Gb/T 19113 | ANSI B16.5 | |
检验与试验 | Gb/T 13927 | API 598 | |
材料 | 碳钢 | GB/T 12229 | |
不锈钢 | Gb/T 12230 | ||
标志 | Gb/T 12220 | ||
供货 | Gb/T 12252 | ||
主要外形和连接尺寸：
型号 | 规格 | H | L | D | D1 | D2 | n-d | b | f | |
DN | NPS | |||||||||
Q41TC-150C/P/R | 15 | 1 /2" | 170 | 108 | 90 | 60.3 | 34.9 | 4-M12 | 11.6 | 2 |
Q41TC-150C/P/R | 20 | 3 /4" | 180 | 117 | 100 | 69.9 | 42.9 | 4-M12 | 13.2 | 2 |
Q41TC-150C/P/R | 25 | 1" | 185 | 127 | 110 | 79.4 | 50.8 | 4-M12 | 14.7 | 2 |
Q41TC-150C/P/R | 32 | 1-1/4" | 220 | 140 | 115 | 88.9 | 63.5 | 4-M12 | 16.3 | 2 |
Q41TC-150C/P/R | 40 | 1-1/2" | 230 | 165 | 125 | 98.4 | 73.0 | 4-M12 | 17.9 | 2 |
Q41TC-150C/P/R | 50 | 2" | 247 | 178 | 150 | 120.7 | 92.1 | 4-M16 | 19.5 | 2 |
Q41TC-150C/P/R | 65 | 2-1/2" | 270 | 190 | 180 | 139.7 | 104.8 | 4-M16 | 22.7 | 2 |
Q41TC-150C/P/R | 80 | 3" | 310 | 203 | 190 | 152.4 | 127.0 | 4-M16 | 24.3 | 2 |
Q47TC-150C/P/R | 100 | 4" | 355 | 229 | 230 | 190.5 | 139.7 | 8-M16 | 24.3 | 2 |
Q47TC-150C/P/R | 125 | 5" | 430 | 356 | 255 | 215.9 | 157.2 | 8-M20 | 24.3 | 2 |
Q47TC-150C/P/R | 150 | 6" | 490 | 394 | 280 | 241.3 | 185.7 | 8-M20 | 25.9 | 2 |
Q47TC-150C/P/R | 200 | 8" | 590 | 457 | 345 | 298.5 | 215.9 | 8-M20 | 29.0 | 2 |
