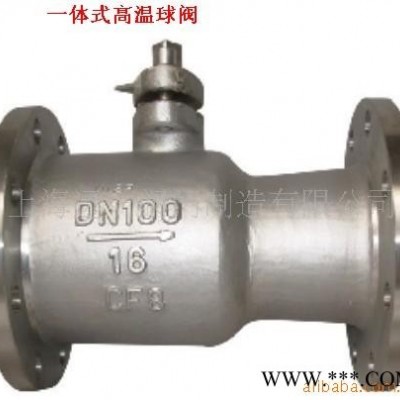

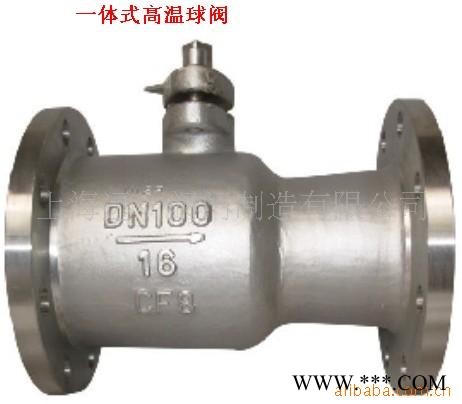

供应高温球阀/一体式高温球阀/Q41M高温球阀

产品价格￥298.00元/件

产品品牌上海远一

最小起订≥1 件

供货总量9999 件

发货期限自买家付款之日起天内发货

浏览次数895

更新日期2023-09-08 15:37

诚信档案

上海远一阀门制造有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海远一阀门制造有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

上海远一阀门制造有限公司

联系人：魏志通销售经理(先生)

联系手机：

联系固话：

联系地址：山东省青岛市重庆中路197-37#

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	上海远一
所在地：	北京
起订：	≥1 件
供货总量：	9999 件
有效期至：	长期有效

详细说明

品牌 :	上海远一	型号 :	Q41M-(16 25C)
材质 :	铸铁	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	15-600mm
适用介质 :	水.蒸汽.油品等	压力环境 :	1.0-6.4
工作温度 :	300~350	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	球体	用途 :	排污
类型(通道位置) :	直通式	作用对象 :	锅炉
3C阀门类别 :	工业	产品单价 :	298.00

产品特点：QZ41F-16保温球阀替闸阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的.

保温球阀替闸阀的详细介绍

产品特点：

保温球阀替闸阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的. 球阀按结构形式可分为：浮动式、固定式、弹性式和油封式四种球阀；按通道可分为：直能式、角式和三通式等，三通式又可分为T形和L形两种；按连接方式可分为：螺纹式连接、法兰连接和焊接式三种。

替闸阀,保温球阀,一体式法兰高温球阀,一体式法兰替闸阀球阀,

一、保温球阀替闸阀性能规范

型号	公称压力MPa	试验压力PsMPa			工作温度	适用介质

PF.QZ41M-10	1.0	1.5	1.1	0.6	300	蒸气、水、油等
PF.QZ41M-16	1.6	2.4	1.8
PF.QZ41M-25Q	2.5	4.0	2.8		350

二、保温球阀替闸阀主要零件材料

零件名称	材料
	PF.QZ41M-10 16	PF.QZ41M-25Q
阀体	HT200	QT450-10
球体	不锈钢
阀杆	45#
手柄	Q235
密封圈	复合石墨

三、保温球阀替闸阀外形尺寸和连接尺寸

型号	公称通径	尺寸mm
型号	公称通径	L	D	D1	D2	b-f	z-Φd	H	Do
PF.QZ41M-10	40	165	145	110	85	18-3	4-18	155	250
	50	178	160	125	100	20-3	4-18	175	300
	65	190	180	145	120	20-3	4-18	195	300
	80	203	195	160	135	22-3	8-18	225	320
	100	229	215	180	151	22-3	8-18	250	320
	125	254	245	210	185	24-3	8-18	270	360
	150	267	280	240	215	24-3	8-18	290	360
	200	292	335	295	265	26-3	8-23	320	450
	250	330	390	350	320	28-3	8-23	405	450
	300	356	440	400	368	28-4	12-23	560	1000
	350	381	500	460	428	30-4	16-23	620	1000
PF.QZ41M-16 PF.QZ41M-25Q	40	232	145	110	85	20-3	4-18	155	250
	50	250	160	125	100	20-3	4-18	175	300
	65	270	180	145	120	20-3	4-18	195	300
	80	280	195	160	135	22-3	8-18	225	320
	100	300	215	180	155	24-3	8-18	250	320
	125	325	245	210	185	26-3	8-18	270	360
	150	350	280	240	210	28-3	8-233	290	360
	200	400	335	295	265	30-3	12-23	320	450
	250	450	405	335	320	32-3	12-25	405	450
	300	500	460	410	375	34-4	12-25	560	1000
	350	550	520	470	435	38-4	16-25	620	1000
