| 品牌 : | 宣球 | 型号 : | QJ41M-16C DN200 |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 3C阀门类别 : | 工业 |
| 订货号 : | 85965 | 货号 : | 68595 |
| 公称通径 : | 200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 排污 | 类型(通道位置) : | 直通式 |
| 作用对象 : | 水 | 规格 : | 200 |
| 是否跨境货源 : | 否 |

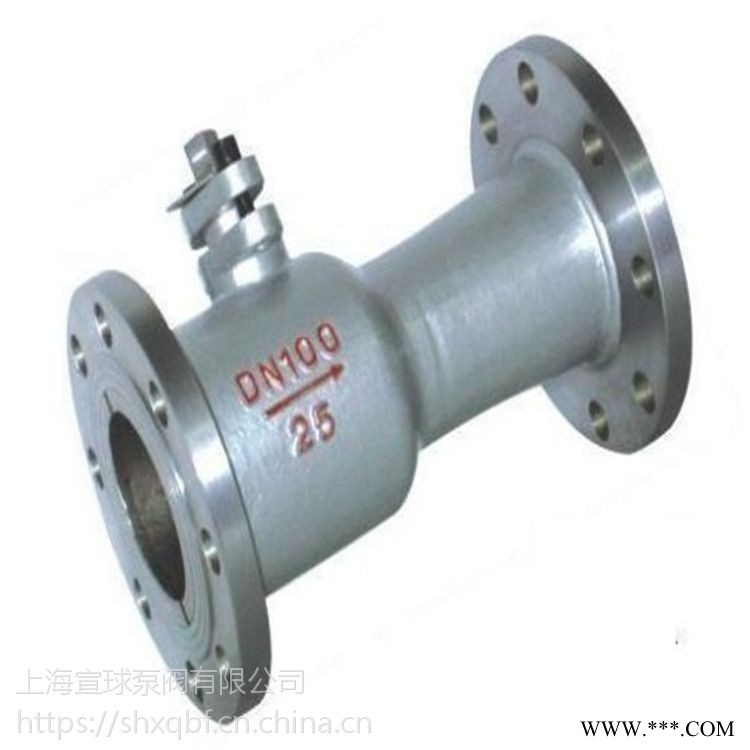

QJ41M-16C一体式高温球阀
一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
一体式高温球阀主要优点如下：
适用于经常操作，启闭迅速、轻便。
1.流体阻力小。
2.结构简单，相对体积小，重量轻，便于维修。
3.密封性能好
4.不受安装方向的限制，介质的流向可任意。
5.无振动，噪声小。
一体式高温球阀性能参数:
型号 |
公称压力 |
强度试验压力 |
密封试验压 |
适用温度 |
适用介质 |
QJ41M/F-16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
导热油、水、蒸汽、气体、油品、 类腐蚀性介质、 类腐蚀性介质 |
QJ41M/F-16C |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
一体式高温球阀主要零部件材料:
序号 |
零部件名称 |
材料 |
1 |
阀体 |
球墨铸铁、碳素钢、铸不锈钢 |
2 |
密封圈 |
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
3 |
球 |
不锈钢 |
4 |
填料 |
聚四氟乙烯 |
5 |
填料压盖 |
QT450－10球墨铸铁 |
6 |
阀杆 |
碳素钢、铬不锈钢 |
7 |
手柄 |
碳钢 |
一体式高温球阀主要技术参数:
型号 |
规格 |
尺寸 |
||||||
L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
||
QJ41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
|
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
|
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
|
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
|
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
|
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
|
