| 品牌 : | 上海宣球 | 型号 : | Q11PPL-16 DN15 |
| 材质 : | 碳钢 | 连接形式 : | 内螺纹 |
| 结构形式 : | 弹性球球阀 | 3C阀门类别 : | 工业 |
| 订货号 : | 85988 | 货号 : | 68598 |
| 公称通径 : | 15 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 类型(通道位置) : | 直通式 |
| 作用对象 : | 水 | 规格 : | 15 |
| 是否跨境货源 : | 否 |

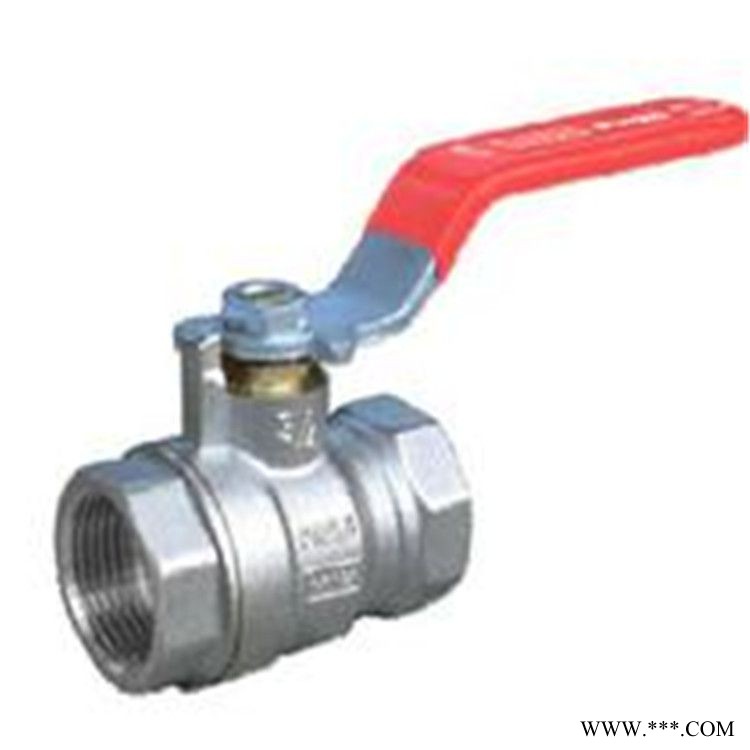

Q11PPL-16|Q11PPL-16P|Q11PPL-25P丝扣高温球阀
一、Q11M丝口高温球阀概述：
1.丝口高温球阀吸取国外高温球阀结构，结合国力实际情况研制而成，连接尺寸符合国家标准。
2.特别是本公司密封圈具有高强度、高耐磨、回弹性强等优点，故密封可靠、使用寿命长，大量用于石油、化工蒸气等管道介质流动的启闭器。
3.本阀门在使用中要求将阀门全开或全关，不允许将阀门部份开启作为调节流量，否则在介质流速较高时易使密封面损坏。
二、Q11M丝口高温球阀性能规范：
产品型号 |
通径 |
主要技术性能 |
阀门材质 |
||||
公称压力 |
适用介质 |
适用温度℃ |
阀体 |
阀瓣 |
密封圈 |
||
Q11S-16Q |
12-25 |
1.6 |
水、蒸汽、 |
≤250 |
QT450-10 |
1Cr18Ni9Ti |
8202 |
Q41S-16（P） |
40-50 |
HT200 |
|||||
Q41S-16 |
15-500 |
||||||
三、Q11M丝口高温球阀连接尺寸：
DN |
G |
L |
L1 |
L2 |
S |
D |
H |
D0 |
15 |
1/2" |
90 |
45 |
14 |
32 |
48 |
82 |
125 |
20 |
3/4" |
100 |
50 |
16 |
36 |
55 |
85 |
|
25 |
1" |
115 |
58 |
18 |
46 |
62 |
90 |
|
32 |
11/4" |
130 |
66 |
20 |
55 |
80 |
120 |
250 |
40 |
11/2" |
150 |
77 |
22 |
65 |
90 |
145 |
|
50 |
2" |
180 |
91 |
24 |
75 |
112 |
150 |
300
|
