| 品牌 : | 宣球 | 型号 : | Q11F-16P DN40 |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 弹性球球阀 | 3C阀门类别 : | 工业 |
| 订货号 : | 78595 | 货号 : | 95865 |
| 公称通径 : | 40 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调压 | 类型(通道位置) : | 直通式 |
| 作用对象 : | 水 | 规格 : | 40 |
| 是否跨境货源 : | 否 |

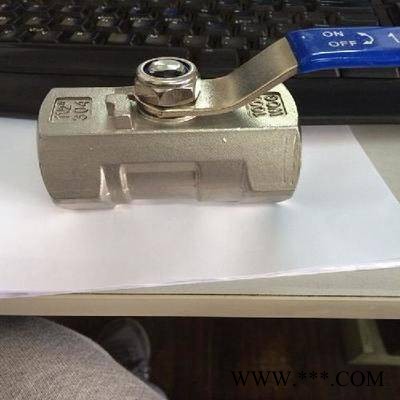

Q11F一片式球阀
一、 Q11F一片式球阀简介：
Q11F一片式球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
二、 Q11F一片式球阀技术参数：
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.DIN259/2999
三、 Q11F一片式球阀外形尺寸：
SIZE |
D |
L |
H |
W |
WEIGHT(kg) |
1/4 ’’ |
4.6 |
39 |
22 |
80 |
0.070 |
3/8 ’’ |
6.8 |
44 |
26 |
84 |
0.115 |
1/2’’ |
9.2 |
56 |
31 |
88 |
0.175 |
3/4’’ |
12.5 |
59 |
34 |
88 |
0.255 |
1’’ |
15 |
71 |
38 |
105 |
0.395 |
1-1/4’’ |
20 |
78 |
43 |
105 |
0.680 |
1-1/2’’ |
25 |
83 |
50 |
124 |
0.805 |
2’’ |
32 |
100 |
57 |
124 |
1.315 |
四、 Q11F一片式球阀零部件：
ITEM |
PARTS |
部件 |
MATERIAL材质 |
1 |
BODY |
阀体 |
CF8/CF8M |
2 |
CAP |
阀盖 |
CF8/CF8M |
3 |
SEAT |
阀座（甲） |
RPTFE |
4 |
PACKING RING |
垫圈 |
304 |
5 |
NUT |
螺母 |
304 |
6 |
STEM |
阀杆 |
304/316 |
7 |
HANDLE |
手柄 |
304 |
8 |
WASTER |
弹簧垫圈 |
304 |
9 |
SEAT |
阀座（己） |
RPTEE |
10 |
BALL |
球 |
GF8M |
11 |
PLASTIC COVER |
手柄套 |
PLASTIC
|
