| 品牌 : | 凯凡 | 型号 : | Q971F-16C-DN25 |
| 订货号 : | Q16C25 | 加工定制 : | 否 |
| 货号 : | Q16C25 | 阀体材料 : | 铸钢 |
| 工作温度 : | ≤125℃ | 公称通径 : | 25 |
| 密封材料 : | PTFE | 阀门性能特点 : | 浮动式 |
| 工作介质 : | 气体、水、油品 | 公称压力 : | 1.6Mpa |
| 连接方式 : | 对夹 | 执行器性能特点 : | 智能型 |
| 规格 : | DN25 | 是否跨境货源 : | 否 |
阀体说明 |
技术参数 |
|
公称通径 15-500mm |
电压电压 AC220V、AC380V（其它特制） |
|
公称压力 PN10 PN16 PN25 PN40 PN64 PN100 |
环境温度 -30℃～+70℃ |
|
连接方式 法兰连接 |
防护等级 IP67 |
|
阀体材质 WCB |
||
碟板材质 WCB 201L 304 |
功能选项 |
|
密封材料 PTFE PTL PPL FH硬质合金 哈氏合金 |
防 爆 型 防爆等级：dIIBT4 |
|
工作温度 |
C3：-30℃～150℃ |
信号反馈 X1机械无源信号，X2有源信号 |
C5：-30℃～220℃ |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
C6：-30℃～250℃ |
开关型 通电开到位，通电关到位。 |
|
C8：-40℃～400℃ |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 |
|
C9：-40℃～450℃ |
适用介质 强酸、强碱、气体或液体 |
|
标准规范 |
备 注 电动参数请另参考选配的电动执行器资料 |
|
法兰标准 GB9113.1 |
||
检测与试验 GB/T13927-1992 |
设计标准 GB/T12237-1989 |
|
GB阀体尺寸(mm)配KFE精小型电动执行器 |
|||||||||
规格型号 |
DN |
L |
D |
D1 |
H |
H1 |
L1 |
Z-ФD |
E-电动头 |
KFBAB20 |
20 |
37 |
105 |
75 |
53 |
175 |
165 |
4-Ф12 |
KFE-005 |
KFBAB25 |
25 |
45 |
115 |
85 |
65 |
187 |
165 |
4-Ф12 |
KFE-005 |
KFBAB32 |
32 |
55 |
135 |
100 |
77 |
199 |
165 |
4-Ф16 |
KFE-010 |
KFBAB40 |
40 |
62 |
145 |
110 |
85 |
207 |
165 |
4-Ф16 |
KFE-010 |
KFBAB50 |
50 |
72 |
160 |
125 |
93 |
215 |
190 |
4-Ф16 |
KFE-015 |
KFBAB65 |
65 |
95 |
180 |
145 |
109 |
231 |
190 |
4-Ф16 |
KFE-015 |
KFBAB80 |
80 |
120 |
195 |
160 |
119 |
249 |
270 |
8-Ф16 |
KFE-020 |
KFBAB100 |
100 |
145 |
215 |
180 |
130 |
302 |
270 |
8-Ф16 |
KFE-040 |
应用领域 |

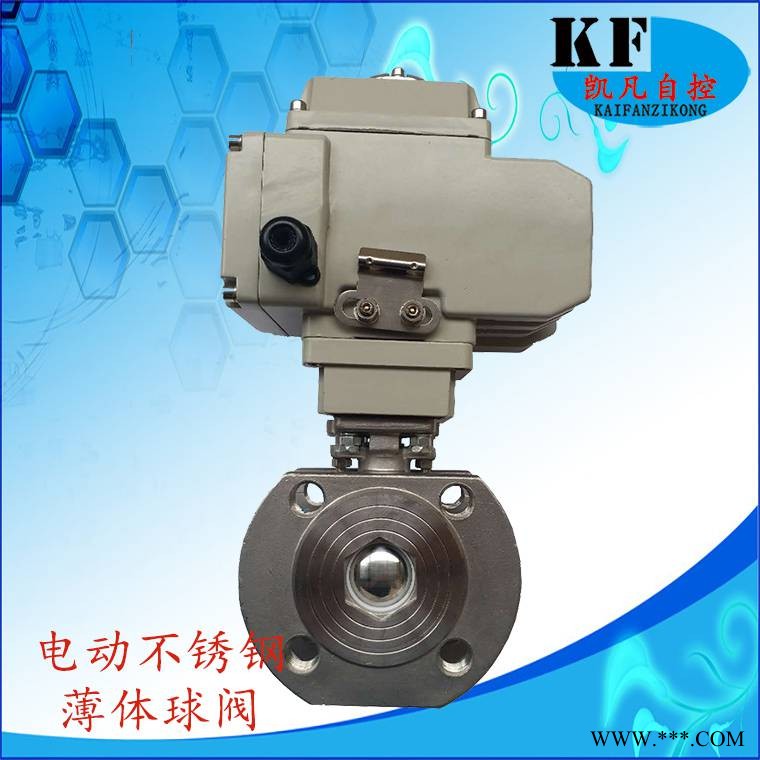

本产品适用于两位切断、调节的场合，它与执行机构的连接采用直连方式，电动执行机构内置伺服系统，电动对夹式球阀无须另配伺服放大器，输入4～20mA信号及220VAC电源即可控制运转。本产品具有连线简单，结构紧凑，尺寸小，重量轻，阻力小，动作稳定可靠等优点。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配放大器，该产品与普通球阀相比，具有结构长度短，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。本产品采用新一代超短法兰距球阀，球芯通道形状有矩形、V型及O型。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电钻、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。 |
产品特点 |
1、安装方便，ISO511安装平台 |
2、外观小巧，重量轻、比一般的球阀节省空间 |
3、防火结构设计 |
4、防静电结构 |
