| 品牌 : |
上海远一 |
型号 : |
Q611F |
| 材质 : |
不锈钢 |
连接形式 : |
螺纹 |
| 结构形式 : |
浮动球球阀 |
公称通径 : |
DN6-100mm |
| 适用介质 : |
水,油,气及某些腐蚀性流体(W.O.G) |
压力环境 : |
1.6-6.4 |
| 工作温度 : |
-20～185℃ |
标准 : |
国标 |
| 流动方向 : |
单向 |
驱动方式 : |
气动 |
| 零部件及配件 : |
配件 |
用途 : |
调节 |
| 类型(通道位置) : |
直通式 |
作用对象 : |
电站 |
| 3C阀门类别 : |
工业 |
产品单价 : |
568.00 |
简单介绍
气动球阀/二片式气动球阀/不锈钢二片式气动球阀/二片式气动球阀/气动二片式球阀SMQ611F的：公称压力：1.6-6.4MPa适用温度范围：-20185适用介质：水、油、气及某些腐蚀性流体(W.O.G)。气动二片式球阀
气动二片式球阀的详细介绍
|

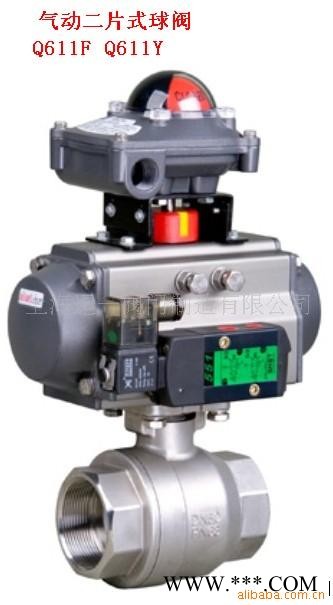

Q611F气动二片式球阀的资料：
|
气动球阀/二片式气动球阀/不锈钢二片式气动球阀/二片式气动球阀/气动二片式球阀SMQ611F的：公称压力：1.6-6.4MPa适用温度范围：-20185适用介质：水、油、气及某些腐蚀性流体(W.O.G)。螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
![气动二片式球阀]()
| 序号NO. |
零件名称 |
材质 |
| 不锈钢 |
碳钢 |
| 1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
| 2 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
| 3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 4 |
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 5 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
| 6 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
| 7 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 9 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 10 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
| 11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
| 12 |
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 13 |
手柄套 |
塑料 |
塑料 |
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
| H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| 重量WT(g) |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
|
