| 品牌 : | 中特 | 型号 : | Q671F |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 固定球球阀 | 公称通径 : | 10-600 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 电磁 | 零部件及配件 : | 执行器 |
| 用途 : | 排气 | 类型(通道位置) : | 直通式 |
| 作用对象 : | 氧气 | 3C阀门类别 : | 工业 |

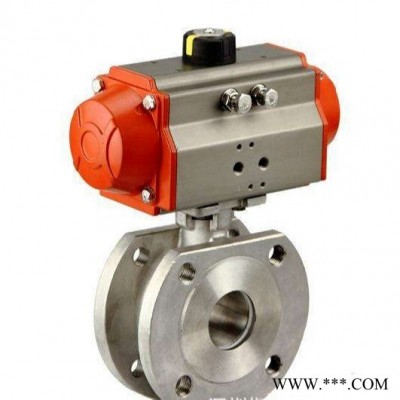

气动对夹式超薄球阀Q671F
Q671F型对夹式球阀由对夹式球阀、气动执行机构、电磁阀和气源附件等几部分组成。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
产品特点 气动对夹式球阀的阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使用软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。由于采用整体式结构的阀体，所以该阀实现了超短法兰距，整机重量大大降低，仅为同类普通球阀的50左右。体积小、重量轻、安装空间不受限制。小口径气动对夹球阀较电动对夹球阀价格便宜等诸多优点。
主要性能参数
气动执行器 | 双作用 / 单作用 |
电磁阀 | 二位五通 / 二位三通 |
气源压力 | 0.4-0.7MPa |
公称通径 | DN15-DN200 |
公称压力 | 1.6-6.4MPa |
适用温度 | PTFE：-30+180 PPL：-30+250 硬密封：600 |
连接方式 | 法兰 |
阀体结构 | 两片式阀体浮动软密封结构 / 两片式阀体浮动硬密封结构 |
阀体材质 | CF8 / CF3 CF8M / CF3M / WCB |
球体材质 | CF8 / CF3 CF8M / CF3M / WCB |
阀座材料 | PTFE / PPL / PPEK |
适用介质 | 水、油、气、部分腐蚀性介质 |
主要外形尺寸
DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
详细参数请与在线客服联系
