品牌 :	远一	型号 :	Q41F
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN15-1000mm
适用介质 :	水	压力环境 :	1.6-32.0
工作温度 :	常温	标准 :	国标
流动方向 :	双向	驱动方式 :	手动
用途 :	调节	类型(通道位置) :	直通式
作用对象 :	泵	3C阀门类别 :	工业
产品单价 :	369.00

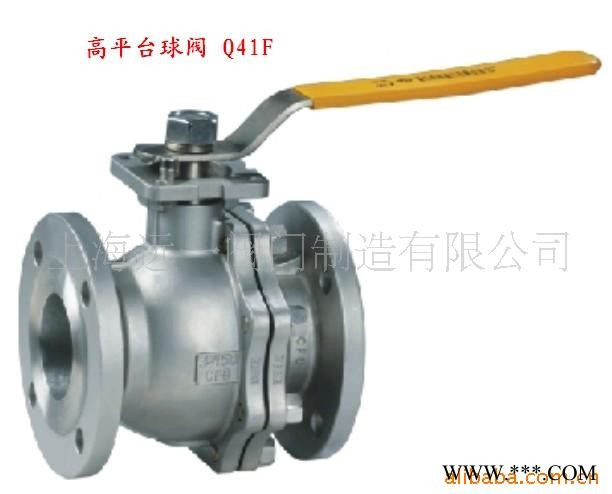

高平台球阀



高平台球阀

　　高平台球阀和是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，,是近年来被广泛采用的一种新型阀门，
　　一 ， 高平台球阀 具有以下优点：
　　1． 流体阻力小，其阻力系数与同长度的管段相等。
　　2． 结构简单、体积小、重量轻。
　　3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
　　4． 操作方 便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
　　5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
　　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
　　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
　　高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项：
　　1.要留有阀柄旋转的位置。
　　2. 不能用作节流。
　　3带传动机构的球阀应直立。
二，高平台球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
三,高平台球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
　　1． 流体阻力小，其阻力系数与同长度的管段。
　　2． 结构简单、体积小、重量轻。
　　3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
　　4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
　　5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
　　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
　　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
　　高平台球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市给排水等要求严格切断的工况。
四,它的原理如下：
　　A、过程
　　1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
　　4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
　　B、关闭过程
　　1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
　　3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
　　4手轮转动的 后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
五,高平台球阀的结构特点：
　　1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
　　2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
　　3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
　　4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
　　5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠。
　　6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自的目的。



图文
