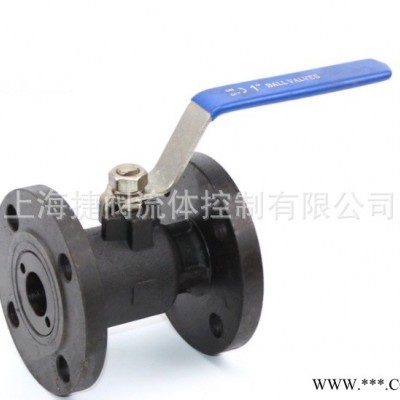

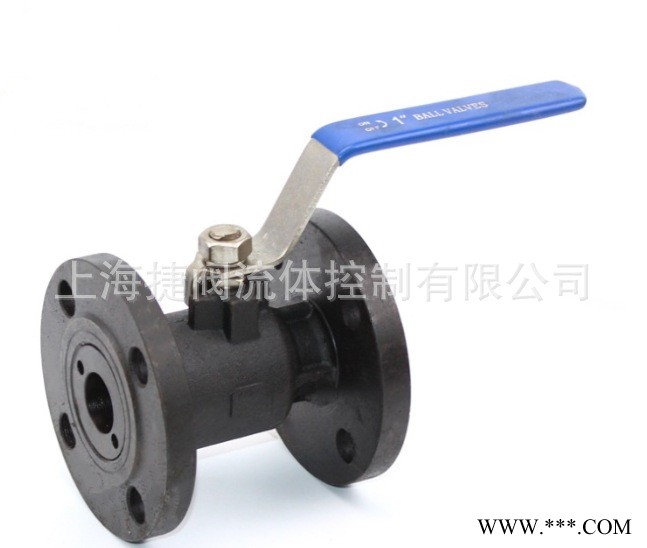

| 品牌 : | 捷阀 | 型号 : | YQ41F-16P |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15-150（mm） |
| 适用介质 : | 蒸汽 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 美标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 球体 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 电站 |
| 3C阀门类别 : | 工业 |
公称通径 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DN(mm) | in | |||||||||||
15 | 1/2 | 10 | 15 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
20 | 3/8″ | 12.6 | 20 | 105 | 75 | 105 | 55 | 14 | 2 | 4-14 | 65 | 110 |
25 | 1″ | 17 | 24 | 110 | 85 | 115 | 65 | 16 | 2 | 4-14 | 70 | 110 |
32 | 1 1/4″ | 22 | 32 | 125 | 100 | 135 | 78 | 16 | 2 | 4-18 | 85 | 145 |
40 | 1 1/2″ | 25 | 38 | 135 | 110 | 145 | 85 | 16 | 3 | 4-18 | 90 | 145 |
50 | 2″ | 32 | 46 | 155 | 125 | 160 | 100 | 18 | 3 | 4-18 | 98 | 177 |
65 | 2 1/2″ | 44 | 60 | 170 | 145 | 180 | 120 | 20 | 3 | 8-18 | 110 | 190 |
80 | 3″ | 50 | 72 | 190 | 160 | 195 | 135 | 22 | 3 | 8-18 | 130 | 240 |
100 | 4″ | 65 | 92 | 210 | 180 | 215 | 155 | 22 | 3 | 8-18 | 150 | 260 |
125结构长度230mm 150构长度265mm
法兰:JB79-59
亦可按国标:GB9113设计制造。
球阀如今已在石油、天然气、医药、食品、水电、核电、电力、给排水、供热、冶金等行业中得到广泛的使用，是国防建设至关重要的机械产品。同时也是科技建设不可缺少的产品。它占据了市场的很多份额，主要是因为电动球阀功能强、体积小、性�E可靠、流通能力大、轻便宜人、可远程控制等多种原因，电动球阀不仅是节流、截止、切断、通断、转流的好产品，还是流量调节系统中的 凶悍品。它有耐压、耐温、耐腐、流动阻力小、使用寿命长、应用范围广等多种特点。
球阀的显着特点：
1、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
2、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
4、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
5、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
6、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
7、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
