| 品牌 : | 上海深荣 | 型号 : | Q644F46/Q645F46 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 外形 : | 中型 | 形态 : | 角式 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

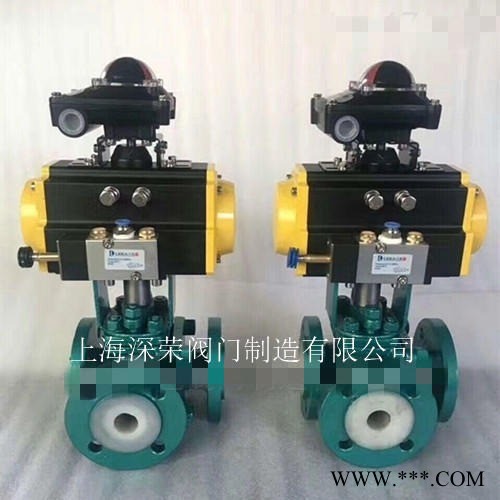

Q644F46气动衬氟T型L型三通球阀Q645F46 产品简介：
气动衬氟三通球阀Q644F46气动衬氟T型L型三通球阀Q645F46/气动衬氟三通换向球阀/气动耐酸碱三通球阀/气动耐腐蚀三通球 阀/气动不锈钢衬氟三通球阀/Q644F气动衬氟三通L形球阀/Q645F气动衬氟三通T形球阀/气动衬氟三通法兰球阀分为T型和L型。 气动衬氟三通L形球阀Q644F用于介质流向的切换，能使用相互垂直的两个通道连接；气动衬氟三通T形球阀Q645F用于介质分 流、合流及流向切换。采用特殊的模压工艺，使密封面致密良好。球体与阀杆铸为体，由于压力变化引起阀杆冲出承压件 内的可能性，根本保证使用中的安全性。采用全塑料衬里工艺，耐介质的强腐蚀。
产品特点：
1、采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
2、流体阻力小、球阀是所有阀类中流体阻力小的种，即使是缩径球阀，其流体阻力也相当小。
3、结构简单、体积小、重量轻。
4、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
5、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
6、维修方便，球阀结构简单，密封圈般都是活动的，拆卸更换都比较方便。
7、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
8、球阀止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
9、密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。
控制方式： 气动三通球阀分L型和T型，介质流通方向见下图。气动三通L型球阀适用于介质流向的切换，能使相互垂直的两个通道连通；气动 三通T型球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀般采 用三个阀座结构，亦可根据用户要求采用四阀座结构。
制造规范： 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357； 法兰尺寸：JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543； 结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202； 检验与试验：JB/T 9092、API 598、GB/T13927。PN1.6MPa尺寸： DN L D D1 D2 b Z-φd 15 108 95 65 45 14 4-φ14 20 117 105 75 55 14 4-φ14 25 127 115 85 65 14 4-φ14 32 140 -φ18 40 165 -φ18 50 178 160 125 100 16 8-φ18 65 191 180 -φ18 80 203 195 160 135 20 8-φ18 100 229 215 180 155 20 8-φ18 125 356 245 210 185 22 8-φ18 150 394 280 240 210 24 8-φ23 200 457 335 295 265 26 12-φ23
上海深荣阀门主要生产销售【气动衬氟三通球阀Q644F46气动衬氟T型L型三通球阀Q645F46/气动衬氟三通换向球阀/气动衬氟 三通法兰球阀/气动耐酸碱三通球阀/气动耐腐蚀三通球阀/气动不锈钢衬氟三通球阀/Q644F气动衬氟三通L形球阀/Q645F气动衬 氟三通T形球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高 品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 Q644F46Q645F46气动衬氟三通球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 Q644F46Q645F46气动衬氟三通球阀 法兰，伸缩节及Q644F46Q645F46气动衬氟三通球阀 连接螺栓，并根据用户需要提供 Q644F46Q645F46气动衬氟三通球阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
