上海深荣 BQ941F46电动衬氟保温球阀 电动衬氟球阀 可定制各种材质

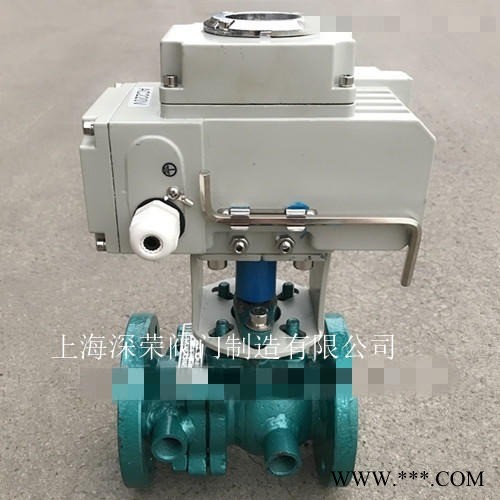

BQ941F46电动衬氟夹套保温球阀

产品简介：

 电动衬氟保温球阀BQ941F46电动衬氟夹套保温球阀/电动衬氟保温法兰球阀/电动不锈钢衬氟保温球阀/电动带手动衬氟保温球 阀/电动铸钢衬氟保温球阀/电动碳钢衬氟保温球阀/电动防爆衬氟保温球阀/电动保温球阀是采用电动执行器与衬氟夹套保温球阀 组成，可以通过加热或冷却的气、水、油等为阀体加热保温或冷却保冷，从而使阀内流通的介质保持在个恒定的温度范围内，有 效降低管路运输中介质温度损失。电动保温球阀主要用于石油、化工、制药、食品等各类自控系统中输送常温下会凝固的高粘度 介质。配用开关型、调节型电动执行机构，有输入无源触点信号或4～20mA控制信号及单相电源即可控制运转，实现对压力、流 量、温度、液位等参数的调节。由于采用整体式结构，因而保温球阀比般球阀体积更小，重量更轻，密封性能更优，且无外漏， 夹套采用碳素钢管焊接，比铸造的更加牢固。电动保温球阀具有良好的保温保冷特性，且阀门的通径和管径至，介质呈直线流 动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的压力为1MPa。主要用于石油、化工、制药、食品等各类系统 中，以输送常温下会凝固的高粘度介质。 主要技术参数： 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 额定流量 系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 公称压力 (MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB 阀体形式 法兰式：分体式铸造球阀 连接形 式 法兰式 阀芯形式 "O"型球形阀芯 泄露量Q 按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) 基本误差 ±1% 回差 ±1% 死区 ≤1%(可调) 可调范围 250：1 350：1 配置执行 机构 配角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) 执行器技术参数： 电源电压 AC220/380V，50/60Hz 输出力矩 HR：50N·M～2000N·M；HQ：50N·M～3000N·M 动作范围 0～90° 0～360° 动作时间 15秒/30秒/60秒 保护装置 过热保护 环境温度 -30°～60° 手动操作 同附件带手柄、手轮 限位 电气、机械二重限位 防护等级 相当于IP-65 防爆等级 ExdII BT4；特殊要求可定制ExdII BT6 位置测量 可选装开关或电位计 驱动电机 8W/E 进线接口 PE1/2〞进线线锁 主要连接尺寸： 公称通径 d L D E Q H 螺纹 (mm) (in) (mm) (in) P 20 3/4" 19 117 40 1.5" 58.5 147 101 170 G3/4" 25 1" 25 127 50 2" 62.5 156 106 170 G3/4" 40 1 1/2" 38 165 65 2.5" 63.5 181 125 250 G3/4" 50 2" 51 178 80 3" 68 218 135 250 G3/4" 80 3" 76 229 150 6" 82 275 193 350 G3/4" 100 4" 102 254 200 8" 83 300 265 420 G3/4" 150 6"" 95 403 355 800 G3/4" 200 8" 203 330 300 12" 100 492 410 800 G3/4"

 上海深荣阀门主要生产销售【电动衬氟保温球阀BQ941F46电动衬氟夹套保温球阀/电动衬氟保温法兰球阀/电动不锈钢衬氟保温 球阀/电动带手动衬氟保温球阀/电动铸钢衬氟保温球阀/电动碳钢衬氟保温球阀/电动防爆衬氟保温球阀/电动保温球阀】，备有大 量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后 服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 BQ941F46电动衬氟保温球阀    是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 BQ941F46电动衬氟保温球阀法兰，伸缩节及 BQ941F46电动衬氟保温球阀连接螺栓，并根据用户需要提供BQ941F46电动衬氟保温球阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
