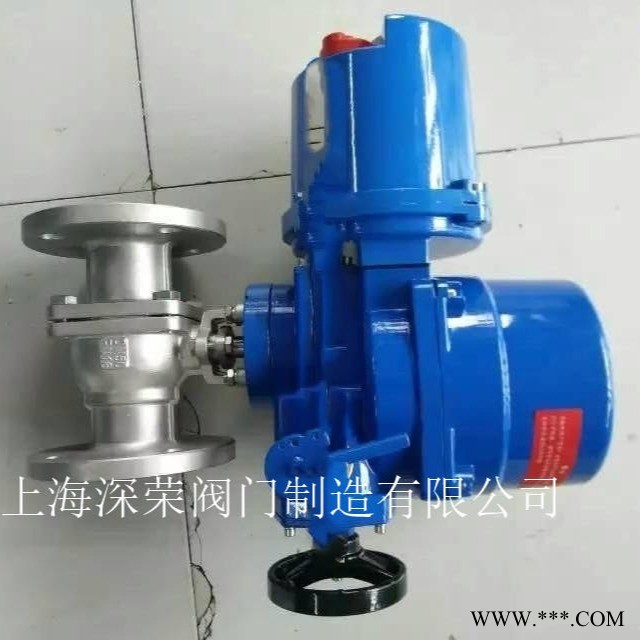

电动不锈钢防爆球阀概述：
电动法兰球阀是一种转角90°旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单，维修方便，适用寿命长，阀体通道和链接管径相等并成一直径，介质几乎可以毫无损失的流过，配用HL执行机构。
电动不锈钢防爆球阀产品特点：
1.流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2.止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3.阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的密封性能随着介质压力的增大而增大。
4.阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随介质的压力增设而增大。
5.由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，球阀的使用寿命更长。
的执行机构
OHQ系列角行程电动执行器技术参数
型号 | 大输出扭距 | 动作 | 大 轴径 | 电机 F级 | 额定电流（A）50HZ | 手轮 转数 | 重量 | |||
单相 | 三相 | |||||||||
N·m | s/90° | mm | W | 110V | 220V | 380V | 440V | N | kg | |
OHQ-008 | 80 | 13/16 | φ20 | 15 | 1.20 | 0.45 | N/A | N/A | 10 | 7.4 |
OHQ-015 | 150 | 21/25 | φ22 | 40 | 1.65 | 0.88 | 0.31 | 0.30 | 11 | 13 |
OHQ-020 | 200 | 21/25 | φ22 | 40 | 1.67 | 0.89 | 0.31 | 0.30 | 11 | 13 |
OHQ-030 | 300 | 26/31 | φ35 | 40 | 1.85 | 0.92 | 0.35 | 0.34 | 13.5 | 23 |
OHQ-050 | 500 | 26/31 | φ35 | 90 | 3.60 | 1.55 | 0.59 | 0.58 | 13.5 | 24 |
OHQ-060 | 600 | 26/31 | φ35 | 90 | 3.65 | 1.60 | 0.60 | 0.59 | 13.5 | 24 |
OHQ-080 | 800 | 31/37 | φ45 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 16.5 | 29 |
OHQ-120 | 1200 | 31/37 | φ45 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 16.5 | 29 |
OHQ-200 | 2000 | 93/112 | φ65 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 49.5 | 78 |
OHQ-300 | 3000 | 93/112 | φ65 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 49.5 | 78 |
标准件
外壳 | 防水级别 IP67,NEMA4 and 6 | |
电机电源 | 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10% | |
控制电源 | 110/220V AC 1PH，50/60 Hz, ±10% | |
电机 | 鼠笼式异步电动机 | |
限位开关 | 2 X 开/关， SPDT,250V AC 10A | |
辅助限位开关 | 2 X 开/关， SPDT,250V AC 10A | 除OHQ-010 |
扭距开关 | 开/关 ，SPDT,250V AC 10A | 除OHQ-010 |
行程 | 90°±10° | 0°～110° |
失速保护/操作温度 | 内置热保护，开150℃ ±5℃ /关 97℃ ±15℃ | |
指示器 | 连续的位置指示 | |
手动操作 | 机械离合机构 | |
自锁装置 | 蜗轮，蜗杆机构提供自锁 | |
机械限位 | 2个外部调整螺栓 | |
干燥器 | 7-10W （110/220V AC）防冷凝 | |
接线孔 | 2个PF 3/4" | |
环境温度 | -20℃--+70℃ | |
润滑 | 铝基润滑脂（EP 型） | |
材料 | 钢,铝合金，铝青铜，聚碳酸脂 | |
环境温度 | 大90％ RH | 非凝结 |
抗震性能 | X Y Z 10g,0.2～34 Hz,30分钟 | |
外涂层 | 干粉，环氧聚酯 | |
通径DN | L | L1 | L2 | H | H1 | D1 | Z-d | 备注 |
15 | 130 | 215 | 190 | 348 | 303 | 65 | 4-14 | OHQ05 |
20 | 130 | 215 | 190 | 348 | 308 | 75 | 4-14 | OHQ05 |
25 | 140 | 215 | 190 | 351 | 319 | 85 | 4-14 | OHQ05 |
32 | 165 | 215 | 190 | 358 | 325 | 100 | 4-18 | OHQ08 |
40 | 165 | 215 | 190 | 368 | 330 | 110 | 4-18 | OHQ08 |
50 | 203 | 215 | 190 | 373 | 338 | 125 | 4-18 | OHQ10 |
65 | 222 | 215 | 190 | 394 | 359 | 145 | 4-18 8-18 | OHQ15 |
80 | 241 | 263 | 221 | 437 | 391 | 160 | 8-18 | OHQ20 |
100 | 280 | 263 | 221 | 387 | 413 | 180 | 8-18 8-22 | OHQ30 |
125 | 321 325 | 263 | 221 | 501 | - | 210 | 8-18 8-26 | OHQ40/OHQ50 |
150 | 350 403 | 263 | 221 | 540 | - | 240 | 8-22 8-26 | OHQ50/OHQ60 |
200 | 400 502 | 263 | 221 | 610 | - | 295 | 12-22 12-26 | OHQ80 |
上海深荣阀门有限公司订货须知：
为了保证您使用需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径Q941F-16P电动不锈钢防爆球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供
