| 品牌 : | 上海深荣 | 型号 : | Q641F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

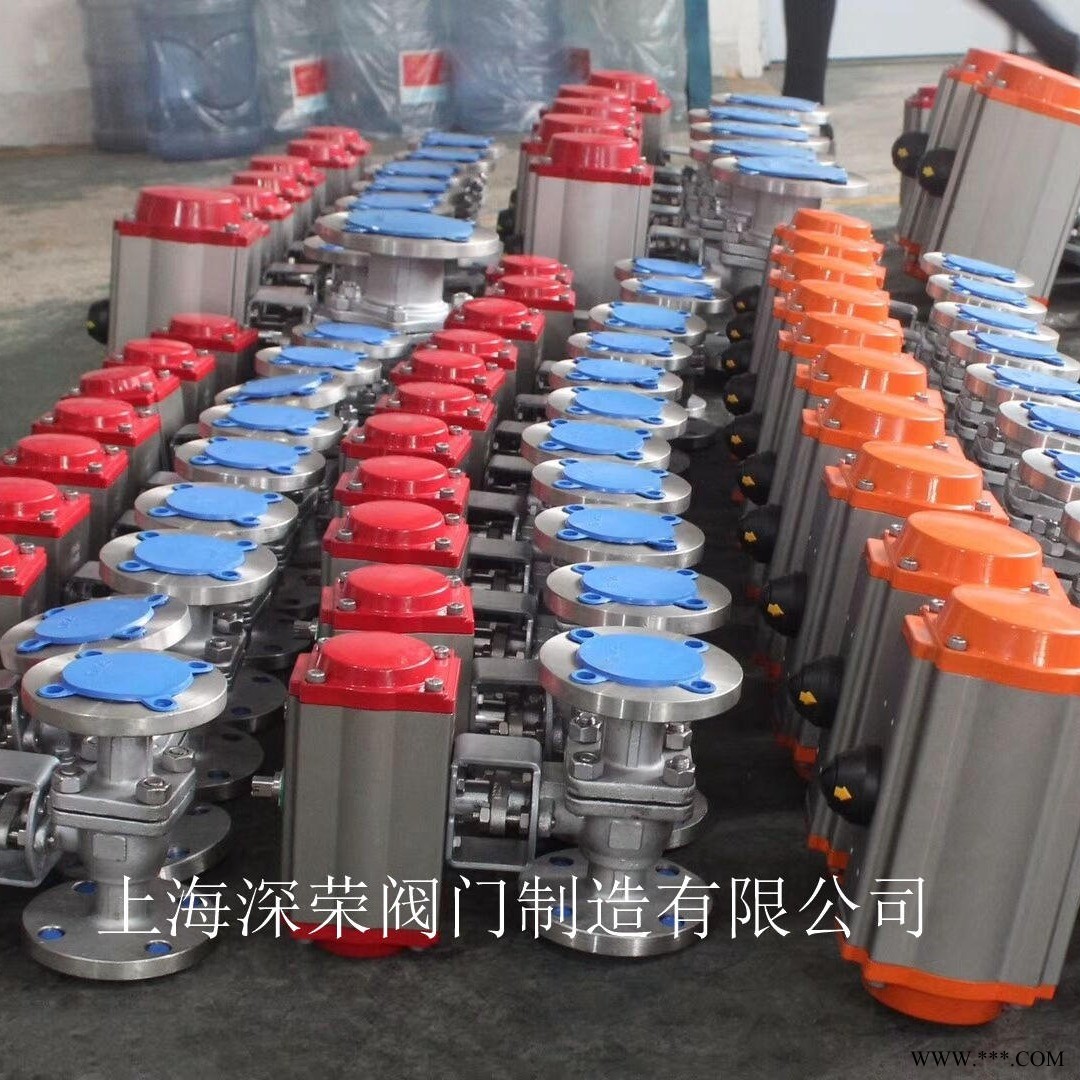

不锈钢气动三片式法兰球阀介绍；
气动球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90°的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
硅溶胶球阀精密铸造阀体，硅溶胶高平台球阀采用ISO5211标准的平台设计，无需连接支架和轴套，使执行器安装变简单，互换性好，球阀阀体与阀芯之间带有防静电装置，阀杆防爆设计，双层填料，双蝶形弹片自动压紧填料设计。
气动执行器：气动执行器分为双作用式和单作用式 (弹簧复位)，两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳;气缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之司配有无油润滑轴承和导间坏以降低摩擦系数，延长使甩寿命。
不锈钢气动三片式法兰球阀参数和性能：
空气驱动：压缩空气4～7bar(可带手轮)
电磁驱动：24V、110V、220V；
电磁品牌：日本金子STK，美国ASCO，瓦驰WAC
公称通径：15～2500mm
公称压力：1.6～4.0Mpa；6.4MPa以上可定制
适用温度：常温PTFE：-29℃～+150℃；中温PPL：-29℃～+450℃
连接方式：法兰、螺纹、焊接、快装；
阀体材质：316L、316、304、304L、PVC、铸钢；
阀球材质：316L、316、304、304L
密封材质：PTFE、PPL、硬密封；
适用介质：气体、水、油类、轻微腐蚀性介质等；
可选附件：限位开关、定位器、电磁阀、减压阀
气动三片式高平台球阀执行器附件：
气动三片式球阀,气动三片式高平台球阀,实现了远程智能控制。执行器有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门气动执行器采用拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号 Q641F不锈钢气动三片式法兰球阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可 Q641F不锈钢气动三片式法兰球阀法兰，伸缩节
