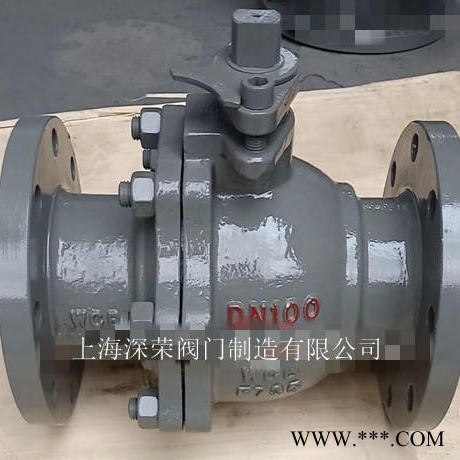

上海深荣 Q41F法兰球阀 法兰全焊接球阀 可订制各种材质

Q41F法兰软密封球阀

产品简介：

 法兰球阀Q41F法兰式软密封球阀/碳钢球阀/不锈钢球阀/铸钢球阀/化工部标准球阀HG20592-2009化工部带加固筋带凸台防盗 球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、煤气、氧 化性介质、尿素等多种介质。

 产品特点：

 1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。

 2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀致辞。

 3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。

4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。 适用介质：水、气、油品、酸碱腐蚀性介质。 适用温度：-196～350℃

驱动方式：手动、气动、电动、液动等。 公称通径：DN 15-250 1/2"～10 设计标准： 设计与制造按GB/T12237 结构长度按GB/T12221 法兰连接尺寸按JB/T79 检验按JB/T9092

主要连接尺寸：

 型号 公称通径 DN(mm) 尺寸(mm) L D D1 D2 b-f z-Φd H W Q41F-16C Q341F16C Q641F-16C Q941F16C 15 -2 4-Φ14 65 115 20 140 105 75 55 14-2 4-Φ14 75 130 25 150 115 85 65 14-2 4-Φ14 85 150 32 165 135 100 78 16-2 4-Φ18 95 190 40 180 145 110 85 16-3 4-Φ18 105 230 50 200 160 125 100 16-3 4-Φ18 115 240 65 220 -3 4-Φ18 145 280 80 250 195 160 135 20-3 8-Φ18 160 310 100 280 215 180 155 20-3 8-Φ18 185 330 125 320 245 210 185 22-3 8-Φ18 215 600 150 360 280 240 210 24-3 8-中23 245 800 200 400 335 295 265 26-3 12-Φ23 300 1000 250 450 405 355 320 30-3 12-Φ25 380 1200

上海深荣阀门主要生产销售【法兰球阀Q41F法兰式软密封球阀/碳钢球阀/不锈钢球阀/铸钢球阀/化工部标准球阀HG20592- 2009化工部带加固筋带凸台防盗球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理 念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 Q41F法兰球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q41F法兰球阀  法兰，伸缩节及 Q41F法兰球阀  连接螺栓，并根据用户需要提供 Q41F法兰球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
